纰裂现象一般在一个方向表现得比另一个方向显著，如果稠整经纬纱的密度(如使其紧度变大) 对防止纰裂现象比较有效
对许多Tencel织物来说，经向屈曲比纬向屈曲要大．较高的经向屈曲“锁”住了纬纱的滑移。而由于纬纱屈曲相对较小，即使增加经纱密度，经纱沿着纬向的滑动也比较容易。
为了减小纰裂程度、设计织物时可以通过调整经纬纱密度、选择适当组织改变屈曲的大小。更有效的办法是在后整理过程中控制好经纬向收幅，使得经纬纱的屈曲达到平衡。
5.4 Tencel织物的伸缩性
对包括Tencel的许多纤维素纤维织物来说，在一定条件下，织物尺寸会变大。这些环境一般是遇湿或有负荷作用、潮湿环境中的伸长随织物的干燥尺寸恢复；穿着时、由外力产生的拉伸伸长在熨烫后也会恢复上述两种伸长都涉及到织物屈曲的变小。
如图5- 1(d)，织物在受外力F时，由于纱线间存在空间，纱线易伸直。屈曲波高变小，织物伸长。当纱线的伸直空间变得最小时，经纬纱相互接触挤压在一起，可以发现织物尺寸与机上织物相似。
纱线较粗的织物伸长不明显，主要是因为纱线占据空间较大，屈曲波高小。可供伸展空间相应缩小。
在湿润环境中织物中纤维吸湿溶胀，纱线变粗，屈曲有变平趋势，织物开始伸长。进一步吸湿，纱线粗到充满了整个空间，织物伸长达到最大值。 如果湿度再加强的话，织物反而开始收缩，主要是因为纱线继续变粗引起屈曲渡高再次变大。
5.5 织物的抗弯刚度
下面通过实验测试织物的抗弯刚度，实验材料由具有棉型风格的Tencel纯纺面料以及Tencel纤维与锦纶、粘胶、棉等的混纺面料。试样规格见表5-3。

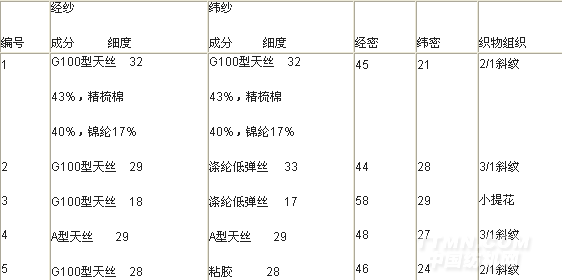

表5-3 试样规格
.png)
本实验是在FAST织物测试系统中的FAST-1型压缩仪、FAST-2型弯曲仪上进行测量的，并用YG541 B型织物折皱弹性仪测量了织物的抗皱性以及织物在湿热状态下的收缩率。
试验条件是在恒温恒湿条件下，利用FAST-1型压缩仪在织物表面施加22cN/cm2及100 cN/cm2 两种载荷，分别得到织物厚度及织物稳定厚度T2及织物稳定厚度T100两项指标，并计算出织物表层厚度ST=T2-T100，用以表示织物的蓬松性。采用FAST-2型弯曲仪测量织物的抗弯长度c，并根据公式B=w×C×9.807×10-6，计算得出抗弯刚度B，用以表示织物的抗弯性。抗弯刚度约大于5uN·m时一般认为该织物的抗弯性属于正常范围。织物在湿热状态下的松弛收缩率试验是将浸湿的织物平放在烘箱内烘干，温度设置为60℃，时间约为45 min。松弛收缩率=(L-J)L×100％；式中L为试样原长，J为试样经过处理后的长度。松弛收缩率一般在0～3％之间合理。
<<上一页[1][2][3][4][5][6][7][8][9][10][11][12][13][14]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
