阳离子可染聚酯纤维的染色-纺织技术中心

阳离子可染聚酯纤维的染色

来源：印染在线　发布时间：2012年05月02日

0　前言

当前,新纤维及以其开发的纺织品,已成为国际纺织品市场的一个竞争点,也是纺织行业经济效益的新增长点。新合纤是在聚酯、聚酰胺纤维的基础上,改变分子的结构,使纤维性能产生变化的功能型纤维。例如,CDP纤维为改性涤纶,可用阳离子染料染色,并具有抗起毛、起球的性能。

与涤纶纤维相比,CDP纤维具有以下优势:

(1)色泽鲜艳。相对于分散染料,阳离子染料色光鲜艳,因此经其染色的CDP纤维色泽较分散染料染色的涤纶纤维鲜艳。

(2)无升华热迁移所引起的牢度问题。涤纶纤维分散染料染色时,经还原清洗,具有优良的湿牢度和摩擦牢度,但定形后,会造成湿牢度和摩擦牢度下降等问题。

CDP纤维用阳离子染料染色,经还源清洗,具有优良的湿牢度和摩擦牢度,经定形后,仍能保持。

(3)不易起毛、起球。

(4)手感好,可制成仿毛织物。

(5)其混纺织物可有双色效果。

CDP纤维也有一些不足之处,如浅色日晒牢度低、色谱有限、不易修色等。

1　CDP纤维的染色

1.1　染色工艺

预定形[(165~190 )℃×(30~45)s]→前处理(DiadavinNSE 1 g/L,碳酸钠2 g/L, 70℃×20 min)→染色

1.2　染色中需注意的问题

1. 2. 1　染色温度

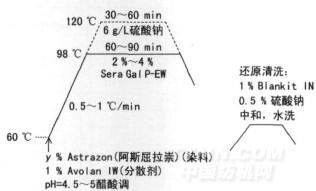

CDP纤维用阳离子染料染色时,需在高温条件下进行,以利于染料的渗透,对比98℃(加载体)以及120℃染色,可以发现,在较低的染色温度下,对其它纤维沾色严重,如图1所示。
