双核锰配合物在低温漂白中的活化作用（2）

2．3．3双氧水质量浓度对织物白度的影响

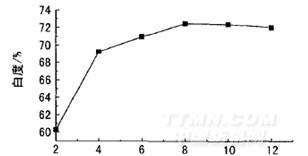

图7为H2O2质量浓度对漂白后织物白度的影响。

双氧水质量浓度／(g·L-1)

图7双氧水质量浓度对织物白度的影响

由图7可知，漂液中H2O2质量浓度从2g／L增加到8g／L时，织物白度提高显著；当H2O2质量浓度为8g／L时，织物白度达到最大值72．47％；此后，随着H2O2质量浓度的进一步提高，织物白度反而逐渐降低。这可能是由于H2O2质量浓度过高，配合物与H2O2生成漂白活性物质的速率大于漂白反应的速率，使过量的漂白活性物质无效损失，因而织物白度不再随H2O2质量浓度的增加而提高。此外，由于体系中其它成分含量(如配合物的浓度)的限制，致使生成的有效漂白成分含量不再随H2O2质量浓度的增加而提高，因而织物的白度趋于稳定。综合白度及经济效益，漂白时H2O2质量浓度优选8g／L。

2．3．4稳定剂DTA质量浓度对织物白度的影响

双氧水漂白时，为了控制双氧水的分解和防止产生破洞，通常在漂液中加人稳定剂，以有效地螯合Cu2+、Fe3+、Mn2+和Ni2+等金属离子。图8为稳定剂用量对织物白度的影响。

稳定剂DTA质量浓度／(g·L-1)

图8稳定剂DTA质量浓度对织物白度的影响

由图8可以看出，稳定剂质量浓度为1．0g／L时，漂白织物白度达最大值73．34％。之后，随着稳定剂质量浓度的增加，织物白度反而下降，这可能是由于稳定剂用量过大会抑制双氧水的分解，使白度下降；此外，由于大量稳定剂的存在，会竞争配合物中的金属离子，削弱配合物催化双氧水漂白的能力。

2．3．5pH值对织物白度的影响

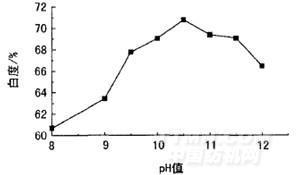

不同pH值(8～12)条件下处理织物的结果见图9。

• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
• · 对于色织布和印染布，您知道多少呢？
• · 关于烧毛
• · 印花织物优良的前处理
• · 原棉散纤维染色技术
• · 高新技术改造传统产业在印染前处理的使用
• · 高新技术改造传统产业在印染前处理中的研发
• · 淀粉酶对棉织物退浆工艺的影响
