.jpg)

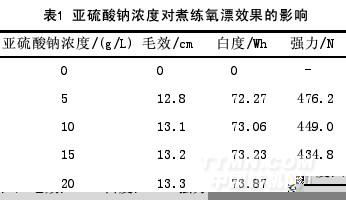

由表1可以看出，在试验浓度范围内，织物白度随着亚硫酸钠用量的增加而提高。这说明亚硫酸钠具有一定的去除木质素的作用。木质素是一类以苯丙烷为结构主体的三维网状高分子化合物，具有多种官能团。在碱性溶液中木质素中的苯丙烷结构易转变为亚甲基醌的结构，亚硫酸根离子(SO32-)对于木质素苯环中醌型结构的α-碳正原子具有强的亲核作用从而使得木质素磺化，进而苯丙烷单元结构之间断键，木质素由大分子变成可溶的小分子木质素磺酸盐[2]，达到除去织物木质素的目的。当亚硫酸钠浓度超过15g/L时白度增加趋缓，毛效稍微降低，而强力则大幅下降。综合三者考虑，亚硫酸钠浓度取10g/L左右比较适宜。
2.2硫化钠浓度对煮练氧漂效果的影响

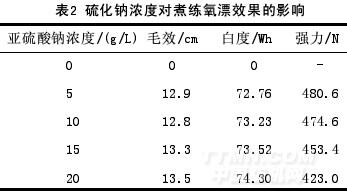

按照1.2中的工艺，固定烧碱和精练剂浓度为40g/L和10 g/L，温度为100℃，汽蒸时间60 min，煮练助剂采用硫化钠，使用不同用量的硫化钠对棉亚麻织物进行煮练和氧漂，测试织物的毛效、白度、强力，结果见下表2。
.jpg)
由表2可以看出，在试验浓度范围内，织物白度随着亚硫酸钠用量的增加而提高。当浓度超过15g/L时白度增加趋缓，毛效基本不变，而强力下降很多。与亚硫酸钠相比，在相同用量时织物的白度比亚硫酸钠稍好，织物的强力也损失小。这说明硫化钠也具有一定的去除木质素的作用。原因是硫化钠在溶液中易发生水解生成NaHS，亲核基团S2-和HS-均。
2结果与分析
可以进攻木质素苯环α-碳正原子，使苯丙烷结构单元间断键，生成木质素的硫化物[3]。同时硫化钠是一个较强的还原剂，可以抑制此过程中纤维素的氧化降解反应，从而起到保护纤维的作用[4]。所以相对于亚硫酸钠，硫化钠对织物造成的损伤较小。综合三者考虑，亚硫酸钠浓度取10 g/L左右比较适宜。
2.3蒽醌对煮练氧漂两步法效果的影响

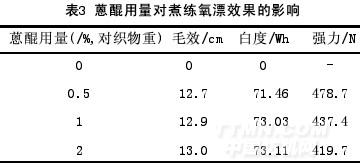

仍按照1.2中的工艺，采用蒽醌作为去木质素的助剂对织物进行煮练。其中蒽醌的用量为0.5%、1%和2%(对织物重)，织物进行煮练和氧漂后测得毛效、白度、强力，结果见下表3。
.jpg)
由表3可以看出，在试验浓度范围内，织物白度随着蒽醌用量的增加而提高。当用量超过1%时白度和毛效稍有增加，但变化不大，而强力下降很多。这是由于蒽醌本身为不溶性的黄色固体，在高温碱性环境中蒽醌会转化为蒽氢醌，蒽氢醌与木质素的亚甲基醌发生还原作用，促进木质素的β-醚键断裂而形成碎片，加速了木质素的脱除[3]。因此蒽醌对木质素的脱除具有一定的作用。但是蒽醌在催化木质素脱除的过程中也会造成纤维素的催化降解，用量增加时催化效果增加，因此织物的强力也会损伤很多[4]。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
