(2)空白织物弯曲长度4．65cm。
从表1可以看出，具有IPN结构的黏合剂，其棉织物印花的干、湿摩擦牢度比单一预交联的黏合剂要高，且手感基本保持不变。
2．3交联单体用量对涂料印花性能的影响
LIPN性能不仅受到PVA—Glyoxal比例的影响，还与PA预交联网络结构有关。PA乳液交联单体的量对棉织物印花性能的影响如表2所示。
.jpg)
从表2可看出，随着PA乳液中交联单体用量的增加，棉织物的干、湿摩擦牢度增大，织物弯曲长度也增大。但交联单体用量并非越大越好，随着交联单体用量的增加，棉织物手感变硬。综合考虑，取PA乳液交联单体质量分数2％～3％。
2．4PVA．Glyoxal质量分数对印花性能的影响

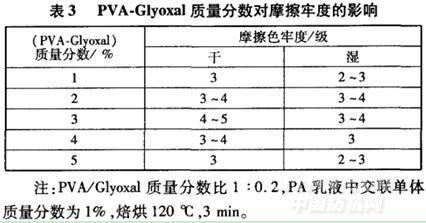

在LIPN黏合剂中，PVA-Glyoxal可形成第二网络，其在黏合剂中的用量对黏合剂的使用性能有一定影响。考察LIPN黏合剂中PVA-Glyoxal质量分数对棉织物印花干、湿摩擦牢度的影响，结果如表3所示。
.jpg)
从表3可以看出，随着PVA-Glyoxal质量分数的增加，棉织物印花的干、湿摩擦牢度呈现先增大后减小的趋势。因为PVA-Glyoxal的质量分数过大，成膜后表面粗糙，耐摩擦性能反而不佳。本试验中，LIPN中PVA-Glyoxal质量分数为1％-3％时，棉织物印花的耐摩擦色牢度较好。
2．5PVA-Glyoxal质量分数比对印花性能的影响
在LIPN黏合剂中，PVA和乙二醛的比例决定互穿网络节点的密度，也影响黏合剂的使用性能。试验考察LIPN中PVA．Glyoxal的质量分数比对染色棉织物干、湿摩擦牢度的影响，结果如表4所示。
由表4可知，LIPN中PVA／Glyoxal质量分数比从1：0．15到1：0．60，棉织物印花干、湿摩擦牢度呈现先增大再减小趋势。当LIPN中PVA／Glyoxal质量分数比为1：0．20时，棉织物印花的干、湿摩擦牢度最好说明此时形成的互穿网络结构最佳。因此，确定LIPN中PVA／Glyoxal质量分数比为1：0．20。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
