互穿网络型黏合剂在涂料印花中的应用-纺织技术中心

互穿网络型黏合剂在涂料印花中的应用

来源：印染在线　发布时间：2012年04月26日

黏合剂 20

增稠剂PTF(4％) 40

尿素适量

pH值(用氨水调节) 7-8

工艺流程印花→室温自然晾干→焙烘(3min)

1．4性能测试

耐摩擦色牢度按GB／T3920--1997《纺织品色牢度试验耐摩擦色牢度》测定。

织物弯曲长度按GB／T18318--2001《纺织品织物弯曲长度的测定》测定。数值越大，手感越硬。

K／S值在DatacolorSF600测色配色仪上测定。

2结果与讨论

2．1LIPN胶膜红外光谱分析

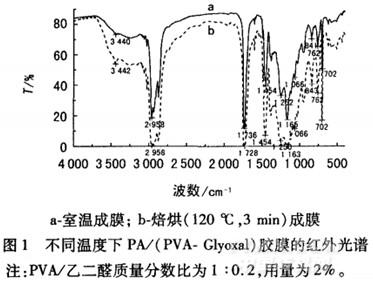

PA／(PVA—Glyoxal)黏合剂在室温和焙烘(120°C，3min)成膜后，进行红外光谱测试，以分析其分子结构特征，结果见图1。

图1中，1252cm-1、1165cm-1和1066cm-1处为环醚C—O—C的特征峰。对比曲线a和b可知，PVA与乙二醛已经进行了缩醛反应，经过120℃焙烘后，环醚C—O—C的吸收强度明显高于室温成膜的强度，这是因为120℃焙烘后缩醛反应较室温成膜更完全。

2．2PA乳液和LIPN乳液印花性能

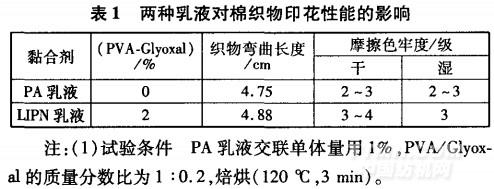

将PA乳液和LIPN乳液分别按配方制成涂料印花色浆，在纯棉布上进行涂料印花，测试摩擦牢度和手感，如表l所示。

精品推荐
