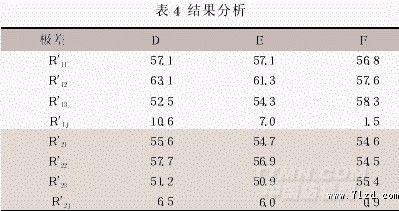

从表４可知，两种活性染料在酸浴上染过程中，ｐｈ值影响显着，其次是上染温度，而上染时间影响不明显。在ｐｈ ４、温度９０℃、时间７０ｍｉｎ，两种活性染料ｃｉｂａｃｒｏｎ ｆｎ和ｃｉｂａｃｒｏｎ ｌｓ上染达到良好效果，上染率分别为２２﹒６％和２０％（如表３所示）。硷性浴染色过程中，
ｃｉｂａｃｒｏｎ ｌｓ是一氟均三 均双活性基活性染料，两个活性基与纤维形成共价键的比例较高，水解活性基相对较少。而ｃｉｂａｃｒｏｎ ｆｎ是一氟均三 和β－ 乙烯 硫酸酯异双性基活性染料，主要是一个活性基与纤维形成共价键，另一个共价键水解。由此造成了酸性浴中ｃｉｂａｃｒｏｎ ｆｎ上染率高于ｃｉｂａｃｒｏｎ ｌｓ。
.jpg)
401×131
.jpg)
采用变性浴染色工艺可以使活性染料的利用率大为提高，同时还减轻了废液处理难度。另外，考虑在大豆蛋白／聚乙烯醇共混纤维的染色中，聚乙烯醇组分的上染性能不是很好，这主要是受到缩醛处理的影响，使得羟基损失了大约１／３。但是大豆蛋白组分的染色性能很好，只是大豆蛋白的含量只占２０％，并且以海岛式分布在聚乙烯醇中间，因此染色工艺条件应在可能的条件下适当加大力度。从表５中可以看到，ｃｉｂａｃｒｏｎ ｆｎ和 ｃｉｂａｃｒｏｎ ｌｓ两种染料的硷性浴染色解吸率分别为３﹒１％和２﹒３％，而变性浴染色之后解吸率分别为２％和１﹒７％，解吸率减小。因此，“变性浴”染色具有较好的染色牢度。这是因为其经过两次固色处理，聚乙烯醇组分固色率得到加强，而大豆蛋白分散在聚乙烯组分中间，染料和大豆蛋白之间除了离子键外，还存在分子间的作用力，使染料分子的固着力得到加强。 ３ 结论
（１）变性浴染色方法使活性染料上染率大为提高， 两种活性染料ｃｉｂａｃｒｏｎ ｆｎ和ｌｓ分别提高了２３％和２０％，染料总上染率达９０％，并且具有较好的色牢度。因此，活性染料变性浴染色是一种很有前途的染色方法。
（２）由于两种活性染料分子结构的差异，造成了两种染料变性浴染色效果有所不同。在硷性条件下，上染温度影响显着，上染时间和元明粉用量次之﹔在酸性浴中，ｐｈ值影响显着，上染温度次之，上染时间影响较小。
另外，考虑大豆蛋白／聚乙烯醇纤维的结构特点，染色工艺条件应在可能的条件下加大力度。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
