改性PAE涂层基布分析的预处理

表2结果表明，碱浓度增加有利于改性聚丙烯酸酯涂层与基布分离。50g／L与100g／LNaOH碱处理效果相似，因而选取5Og／LNaOH作为改性聚丙烯酸酯涂层碱化处理条件。

2．4不同溶剂对碱处理试样的剥离效果

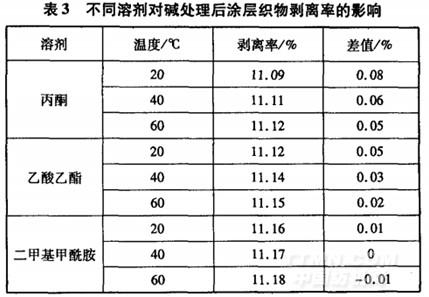

改性聚丙烯酸酯涂层织物经50g／LNaOH碱处理后，以蒸馏水作溶剂，经超声清洗去除从基布分离的改性聚丙烯酸酯涂层，再选择不同溶剂在不同温度下处理试样，结果见表3。

由表3可知，改性聚丙烯酸酯涂层织物碱处理后，再选择不同溶剂剥离涂层，效果明显。其中改性聚丙烯酸酯涂层织物经碱处理后，以二甲基甲酰胺作溶剂，常温下即可实现涂层剥离。

2．5改性聚丙烯酸酯涂层织物组分分析

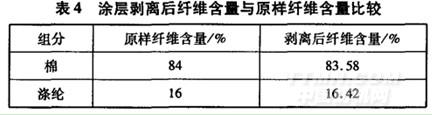

为了验证所设定的试验条件是否对试样的纤维含量测试有影响，将试验涂层织物经50LNaOH煮沸处理后，选择二甲基甲酰胺溶解剥离改性聚丙烯酸酯涂层，依据GB／T2910．1-2009用75％硫酸溶解经剥离试验后的改性聚丙烯酸酯涂层织物及原样，分析结果见表4。

由表4知，经所设定的试验条件处理后的样品，与未经任何剥离试验的原样相比，其组分分析试验所得各组分的含量基本一致，验证了所选定的剥离条件适合于改性聚丙烯酸酯涂层织物组分分析。

3结论

涂层混纺织物进行组分定量分析前，应将附着在织物上的涂层去除。对于改性聚丙烯酸酯涂层涤棉昆纺织物，去除涂层的试验方法是：每克试样加入50mL50g／L的NaOH煮沸处理1h，转移至100mL二甲基甲酰胺常温萃取1h，对改性聚丙烯酸酯涂层涤棉混纺织物具有较好的剥离效果。再按GB／T2910．1-2009进行组分分析，可得到满意的结果。

• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
• · 对于色织布和印染布，您知道多少呢？
• · 关于烧毛
• · 印花织物优良的前处理
• · 原棉散纤维染色技术
• · 高新技术改造传统产业在印染前处理的使用
• · 高新技术改造传统产业在印染前处理中的研发
• · 淀粉酶对棉织物退浆工艺的影响
