(1)分别取100cm原样、涂层织物的圆形试样置于恒温烘箱中，并于(105±5)℃下烘燥4h，冷却后称量。
(2)取原样、涂层织物各一块，分别放人三角烧瓶中，各加入100mL选定溶剂，盖紧瓶塞，摇动烧瓶使试样浸湿，将烧瓶置于选定温度的恒温水浴锅中1h。
(3)取原样、涂层织物各一块，分别放人三角烧瓶中，各加入100mL选定的NaOH溶液，摇动烧瓶使试样浸湿，加热煮沸lh，冷却后经蒸馏水洗涤，再将试样放人三角烧瓶中，依据本节(2)方法各加人100mL选定的溶剂，盖紧瓶塞，摇动烧瓶，使试样浸湿，将烧瓶置于选定温度的恒温水浴锅中lh。
(4)取出试样，在通风柜中挥发数小时。再将试样置于称量盒中，放人烘箱中(105±5)℃烘燥4h，冷却后，分别称量。
1．2．2剥离试验后样品的组分分析
参照GB／T2910．1_2009《纺织品定量化学分析第1部分：试验通则》，剥离试验后的基布和涂层织物分别用75％硫酸溶解，将此试验结果与原样基布组分测试的结果进行比较。
2结果与讨论
2．1改性聚丙烯酸酯涂层试样涂层率
涂层率是指单位面积涂层织物上的涂层剂质量与涂层织物质量的比值。试验采用经纬密度、纱支、组分等完全一致的棉涤混纺基布，经涂层整理，用100cm的圆形试样裁剪器分别裁取基布和涂层织物各10块，测其平均质量，计算出织物涂层率为11．17％。
2．2不同溶剂在不同温度下对样品的剥离效果

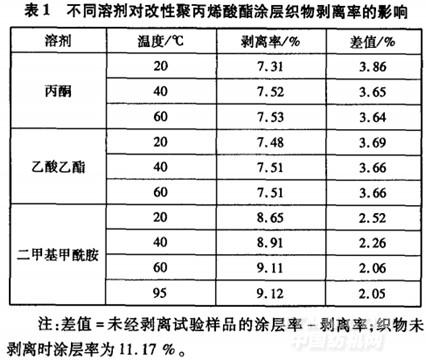

不同溶剂在不同温度下对改性聚丙烯酸酯涂层织物的剥离率及差值如表1所示。
.jpg)
由表1知，用丙酮作为溶剂，40℃时的剥离率比20℃时略有增加。用乙酸乙酯剥离改性聚丙烯酸酯涂层时，受温度影响小；而二甲基甲酰胺剥离涂层剂时，受温度影响较明显，随着温度的升高，对改性聚丙烯酸酯涂层的剥离率均呈增加趋势。改性聚丙烯酸酯涂层织物分别经丙酮、乙酸乙酯、二甲基甲酰胺处理其涂层率与剥离率差值的绝对值均大于2％，说明剥离不完全。相对而言，二甲基甲酰胺处理效果优于丙酮和乙酸乙酯处理效果。但尚不能满足涂层织物组分定量分析要求。
2．3改性聚丙烯酸酯涂层织物的碱处理

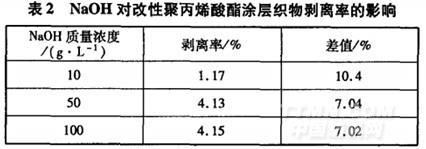

针对改性聚丙烯酸酯遇碱易水解的特点，试验采用10、50和100g／LNaOH溶液对改性聚丙烯酸酯涂层织物进行煮沸预处理，随后再用蒸馏水充分洗涤，放入烘箱烘至恒量。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
