阻燃腈氯纶载体染色

2结果与讨论

2．1腈氯纶纤维结构

采用傅里叶红外光谱对腈氯纶结构进行表征，并与普通腈纶纤维比较，结果如图1所示。

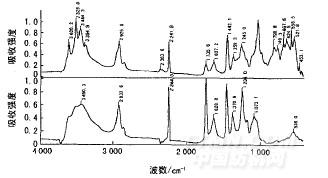

图1腈氯纶与普通腈纶的红外光谱

由图1可知，2243cm-1处的吸收峰为氰基—CN的伸缩振动，1735 cm-1处吸收峰为丙烯酸酯—C＝O的伸缩振动，腈氯纶在这两处的峰值均比普通腈纶小，说明腈氯纶中丙烯腈和丙烯酸酯含量有所减少。腈氯纶1359 cm-1处吸收峰为-SO3伸缩振动，667 cm-1处吸收峰为—C—Cl键伸缩振动，3525 cm-1处吸收峰为丙烯酰胺的—NH2伸缩振动。表明腈氯纶纤维除含有阻燃元素氯以外，还引人丙烯酰胺作为中性单体来调节收缩率和物理性能，且腈氯纶的第三单体含磺酸基。

2．2载体制备

2．2．1乳化剂选择

根据相似者相容原理，采用乙酸丁酯作为阻燃腈氯纶染色载体。选用不同乳化剂进行高速搅拌、乳化，测定各乳液的稳定性，结果如表l所示。

由表l可知，Tween80稳定性最好，10d未分层，且粒径较小。由于OP—l0中含有APEO，对环境有影响，所以不选。

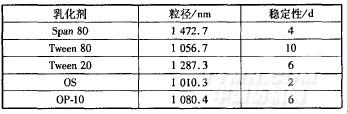

表1乳化剂对乳液的稳定性

乳化工艺乳化剂2％，乙酸丁酯20％，水78％，时间20min(用量均为相对乳液总量的体积比)

2．2．2乳化剂用量

乳化剂用量对乳液粒径的影响，如图2所示。

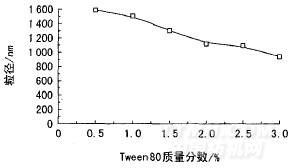

图2Tween80用量与乳液粒径的关系

由图2可知，随着乳化剂用量的增加，乳液粒径不断降低；当Tween80质量分数达到2％时，再增加Tween80质量分数，乳液粒径没有明显变化。考虑到生产成本，选择Tween80质量分数为2％。

2．2．3乳化时间

乳化时间对乳液粒径的影响如图3所示。

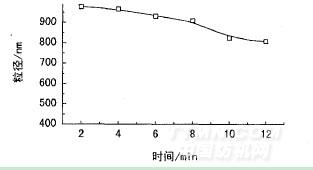

图3乳化时间与乳液粒径的关系


• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
