粘棉交织物的阳离子改性及染色工艺-纺织技术中心

粘棉交织物的阳离子改性及染色工艺

来源：印染在线　发布时间：2012年04月19日

图3染色时间对上染率的影响

由图3可以看出，染色60min时，上染率基本上达到最大值；再延长染色时间，上染率变化不大。因此，取阳离子改性粘棉交织物的染色时间为60min。

2．2．2染色pH值对上染率的影响

调节染浴pH值为1、3、5、7、8、10和12，将改性粘棉交织物置于活性大红RGB染浴中进行染色，测得染色废水吸光度，计算上染率，结果见图4。

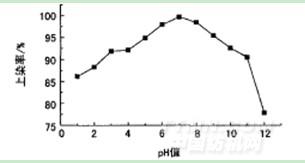

图4染色pH值对上染率的影响

图4中，染浴pH值为7时，上染率最高。

综上所述，阳离子改性粘棉交织物的优化染色工艺为：pH值7，染色时间60min，染色温度80℃，浴比1：10。

2．3大样生产

在小样试验的基础上，采用卷染(浸渍法)和轧染两种方法，进行粘棉交织物改性和染色大样试验。

2．3．I卷染(浸渍)法

设备普通卷染机

工艺流程水洗(40℃，一道)→改性处理(50℃，一道) →改性处理(8OoC，一道) →热水洗(80oC，一道) →热水洗(60oC，一道) →冷水洗卷染(4道，8O℃) →热水洗→冷水洗→烘干

改性工艺处方

阳离子改性剂CR2000／L 1．2

烧碱(4O％：t／L 30

六偏磷酸钠／g 300

水

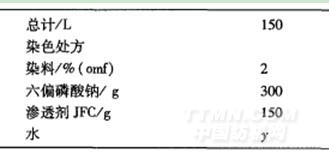

总计／L

2．3．2轧染法

设备 160MH701轧染机

改性工艺处方／(g·L)

150

阳离子改性剂CR2000／L 20

烧碱 8

染色处方／(g·L)

染料 40
