采用不同碱浓度对常规涤纶针织物和Coolmax导湿快于纤维针织物进行碱减量处理，结果见表1。
.jpg)
从表l可知，相同碱浓度下，Coolmax织物的碱减量率比常规涤纶针织物高。这是由于Coolmax纤维的比表面积大，烧碱的“剥皮”效应显著。在2％、4％、6％owf碱浓下，Coolmax涤纶双面针织物的减量率分别是常规涤纶织物的7．9倍、4．6倍和5．3倍。考虑到织物的克重，这类织物的减量率要控制在较低水平，因此烧碱浓度以2％为宜。具体碱减量工艺要综合考虑织物的性能变化来决定。
2．2碱减量对织物强力的影响
不同碱浓处理后，Coolmax涤纶双面针织物的顶破强力变化见图2。
.jpg)
由图2可知，织物顶破强力随处理碱浓的增加而降低，这与上述织物碱减量率的增加有关。考虑到织物的强力，烧碱浓度以偏低为宜。
2．3碱减量处理对织物染色性能的影响

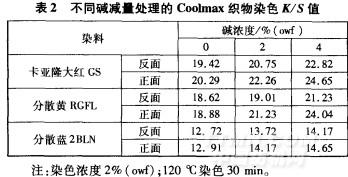

碱减量处理对织物染色深度的影响见表2。
.jpg)
由表2可知，碱处理能使织物的染色K／S值增加，产生深色效应。理论上，碱处理对织物的染色性能有两方面的影响，一方面碱处理使纤维变细，比表面积增加，光在纤维表面的反射率也增加，产生浅色效应；另一方面，碱处理对纤维表面刻蚀，使纤维表面形成凹凸效应，光线在纤维表面发生复杂的折射与吸收，从而降低染色织物对入射光的反射率，产生深色效应。因此，染色织物的K／S值是两种效应综合作用的结果。对涤纶超细纤维或涤锦复合超细纤维来说，碱减量处理后染色织物的K／S值变小；但对于“c—O”形和“+形的Coolmax涤纶纤维，碱减处理后染色织物K／S值增大，说明其使纤维比表面积增加的效应不明显，纤维异形度有可能降低。
2．4碱减量处理对织物芯吸性能的影响
聚酯纤维的碱水解发生在纤维表面，纤维芯吸性能所受到的影响应该是多方面的。一方面，碱减量处理降低了纤维异形度，织物的芯吸性能降低；另一方面，聚酯纤维结构薄弱点处的碱水解速度较快，Cool—max纤维沟壑处常被纤维的齐聚物填塞，这是碱减量的作用点，通过碱水解作用，纤维沟壑处得到清理，织物的芯吸性能提高；此外，碱减量还会使纤维变细，织物结构在一定程度上变得疏松，也会提高织物的芯吸性能。Coolmax针织物碱减量处理后，其芯吸性能的变化见图3。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
