3）在A760型成卷机上，采取防粘措施，在棉卷两边，增加粗纱或棉条，分隔棉层，减少粘连。
4）梳棉机选用新型化纤针布和刺辊锯条。刺辊采用大锯齿工作角锯条，锡林针布选用2525#，齿密在700～750个／25.4 mm；盖板用702化纤专用针布，齿密在400～450齿／25.4inm；道夫采用JT一66型针布，加大齿隙容量合理齿高，以加强纤维的分流和转移，解决挂花缠绕。另一方面，加强针布和刺辊的磨砺保养，确保针布的平整、锋利、光洁，提高棉网清晰度，减少棉结。
5）棉网剥离装置由原三辊式改单辊式，并减轻上下压辊压力，适当放大隔距和加大压辊一龙头的张力牵伸，在道夫前加装导棉装置，以增加对棉网的托持和牵引，解决棉网下垂问题，使棉网更好成条入筒。
6）提高并条车间的环境湿度，RH＞55％～60％，并确保生条存放时间在24 h以上，尽量使棉条吸湿均衡。同时加强纱条通路部件（如皮辊、喇叭口、集合器、天盘等）的清洁、抛光，改进胶辊质量，减少纤维的吸附缠绕。

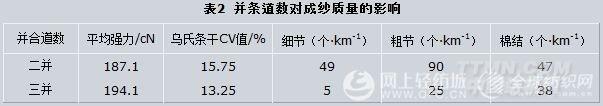

7）坚持过3道并条。我们试验过二并与过三并，对成纱质量影响如表2所示。
.jpg)

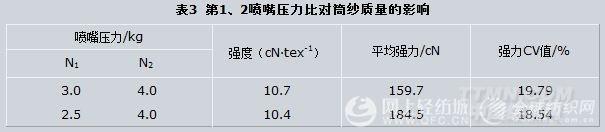

8）调整喷气纺工艺：纺纱速度降至180m／min（后来恢复到210m／min），总牵伸163倍，主牵伸35.8倍，第1、2喷嘴压力N1／N2为2.5／4.0 kg （表3），卷绕角10°左右时卷绕能力为单强的l0％。
.jpg)
9）提高喷纺车间的环境湿度，保持RH＞58％。
10）缩短MJS机胶辊调换周期，不超过1星期，并提高胶辊质量．确保胶辊圆整度和光洁度。
通过上述各项技术措施，韩国HLF Lyocell纤维14tex纯纺纱的生产逐步稳定，断头率降低，生产效率提高，半成品及成纱质量水平日益上升，各项质量指标趋于正常。

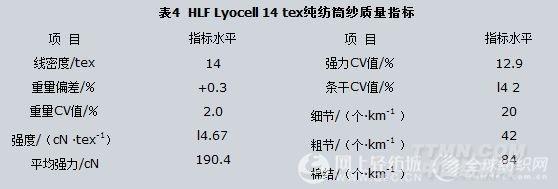

2.2.2 筒纱质量指标（表4）
.jpg)
3 结语
喷气纺通过五线双区牵伸和高速回转气流双喷嘴，对纤维束进行牵伸凝聚和假捻退捻，再包缠加捻，构成特种的双重结构纱。Lyocell纤维作为一种优质天然纤维素纤维，具有高干强、高湿强和高湿模量等特性，既有纤维素纤维的吸湿透气性，又有合成纤维的强伸性。用喷气纺纱机纺制Lyocell MJS纱，是一种先进纺纱方法与优质纤维原料的“优一优”结合，其成纱强度高，强力CV值低，条干均匀，粗细节少，棉结少，织物挺爽匀整，粒纹清晰，手感柔滑飘逸，悬垂性好，丝质感强，适宜制作多种高附加值的针织和机织服装、高级男女时装、牛仔服、休闲服等，深受市场欢迎。
<<上一页[1][2][3][4][5]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
