.gif)
3 结果与讨论
3．1 分散／直接染料一浴一步法染色
3．1．1 直接染料浓度

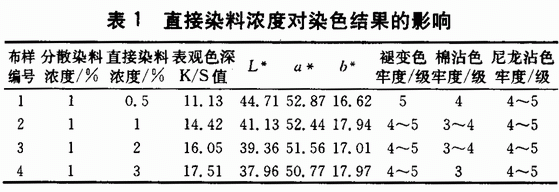

用分散红S一5BL，直接红Intralite 12B，在分散染料浓度为1％(owf)，直接染料浓度分别为0．5％、1％、2％、3％(owf)时，对织物进行染色，并测试染色织物的表观色深K／S值，色度指标L*、a*、b*及耐水洗色牢度，结果见表1。
.gif)
由表1可看出，分散染料浓度一定时，随着直接染料浓度的增大，总的K／S值增大明显，明度值L*降低，织物表面颜色加深，a*值和b*值变化不明显，而退色牢度和棉布沾色牢度都有所降低，尼龙沾色牢度不变。这是因为直接染料上染棉纤维，其水洗牢度对织物整体的影响显著。
3．1．2 分散染料浓度

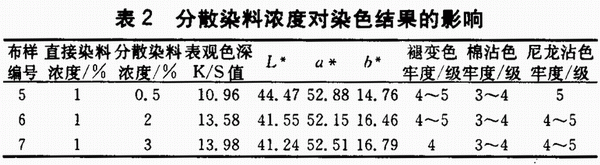

用分散红S-5BL，直接红Intralite 12B，在直接染料浓度为1％(owl)，分散染料浓度分别为0．5％、2％、3％(owl)时对织物进行染色，并测试染色织物的表观色深K／S值，色度指标L*、a*、b*及耐水洗色牢度，结果见表2。
.gif)
由表2可看出，表观色深K／S值是随着分散染料浓度的增加而增大的，L*值则随分散染料浓度的增加而逐渐减小；a*值和b*值变化不明显。染色织物的褪变色牢度随分散染料浓度的增加稍有降低，低半级；棉沾色牢度基本不变；尼龙沾色牢度降低半级，说明分散染料在PLA纤维上具有较好的牢度。随着分散染料浓度的变化水洗牢度变化不明显。比较表1和表2可看出，直接染料浓度的增加引起K／S值的增加比分散染料的大，说明直接染料在PLA／棉织物上的提升性要比分散染料的好。
3．2 分散／活性染料一浴二步法染色
3．2 活性染料浓度

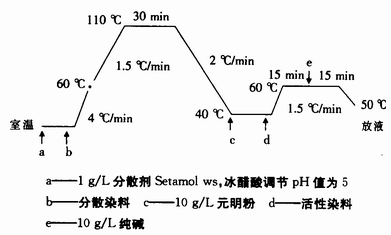

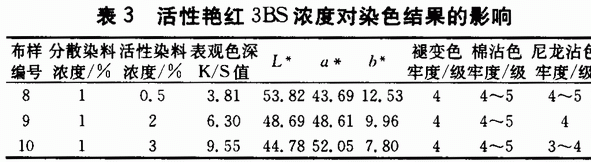

用分散红S一5BL，活性艳红3BS，采用分散／活性一浴二步法染色，在分散染料浓度为1％(owl)，活性染料浓度分别为0．5％、2％和3％(owf)时对织物进行染色，并测试染色织物的表观色深K／S值，色度指标L*、a*、b*及耐水洗色牢度，结果见表3。
.gif)
由表3可知，采用分散红／活性红一浴二步法染色，织物的K／S值是随着活性染料浓度的增加而增大的；褪变色牢度及棉沾色牢度基本无变化，说明耐水洗牢度比用分散／直接染料的稍好。而尼龙沾色牢度则随着活性染料浓度的增加而降低。
3．2．2 分散染料浓度
用分散红S一5BL，活性艳红3BS，采用分散／活性一浴二步法染色，在活性染料浓度为1％(owf)，分散染料浓度分别为0．5％、2％、3％(owf)时对织物进行染色，并测试染色织物的表观色深K／S值、色度指标L*、a*、b*及耐水洗色牢度，结果见表4。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
