智雒调温纤维综述

表2一些烷烃的物理性质[1]3

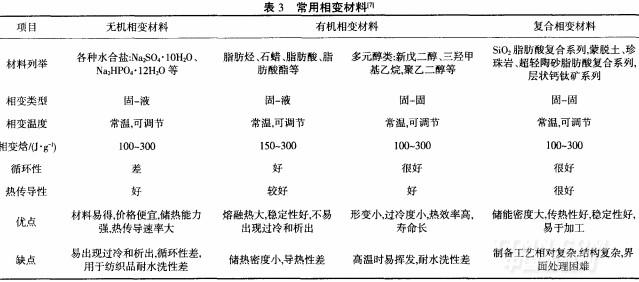

表3常用相变材料[7]

3智能调温纤维的加工方法

3.1中空纤维浸渍法

中空纤维填充相变材料始于20世纪80年代中张琳琳，等：智能调温纤维综述期[8-9]，该法是将中空纤维浸渍于相变材料溶液中，使中空部分充满相变材料，再将纤维两端封闭，缺点是中空纤维浸渍法存在封端困难．2O世纪80年代初，Vigo等人将无机固一液相变材料CaCl2·6H20、SrCl2·6H20充填到人造丝和聚丙烯等中空纤维．[10]20世纪80年代中期，他们又将聚乙二醇整理到织物表面和封入到中空纤维内部．[11-12]东华大学研究了将三羟甲基乙烷／新戊二醇二元体系固一固相变材料采用水溶液真空填充的方法填充到涤纶中空纤维，得到了相变材料填充率为24％的调温纤维．[13]用中空纤维填充法制得的调温纤维内径较大，相变物质残留于纤维表面，故易于渗出和洗出，作为服用纤维使用还有很大局限性．

3.2熔融复合纺丝法

低温相变物质的熔融粘度很低，无可纺性．单纯将相变物质用于熔融复合纺丝很困难，加人增塑剂后可以用于纺丝．将石蜡烃类相变材料混合一定的二氧化硅粉末，与聚烯烃进行熔融纺丝，可以得到相变温度为15～65℃的调温纤维．[l4]国外有人以聚丙烯（PP)和分子质量为1000—20000的聚乙二醇(PEG)及增稠剂为主要原料，采用熔融复合纺丝法研制出了蓄热调温纤维．[15]

3.3涂层法

涂层法是把相变物质固定到织物上的简便易行的方法．将聚乙二醇用2D树脂(DMDHEU)在氯化镁及对甲基苯磺酸催化下，将其固着在纤维上，经处理的织物最高的热焓达26.75J，g，缺点是经过整理的织物因树脂固着而手感变硬．[16]采用二异氰酸酯、乙二醇与聚乙二醇聚合得到具有防水透湿性的调温涂料可以涂覆在纺织品表面获得调温功能．[17]用聚乙二醇和2D免烫树脂整理剂混合整理棉、麻等纤维素织物，在酸性生催化剂作用下经浸轧一焙烘工艺得到具有一定调温功能的面料．[18]天津工业大学将正硅酸乙酯、无水乙醇和蒸馏水常温水解聚合成二氧化硅网状结构凝胶，然后加人醇类相变材料而制成复合相变材料，最后将复合相变材料与粘合剂混合后涂覆在纺织面料的表面而制成智能调温纺织品，并获得了国家专利．[19]

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
