聚苯硫醚纤维织物的染整加工-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

聚苯硫醚纤维织物的染整加工

来源：印染在线　发布时间：2012年03月21日

3.3　防水整理

整理工艺　一浸一轧(防水剂DM-3640A20g/L)→烘干(100℃×2min)→拉幅定形(190℃)→打包→成品

大生产PPS纤维产品的各项性能见表7。

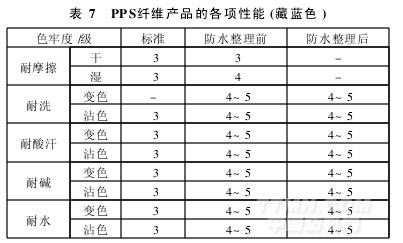

表7　PPS纤维产品的各项性能(藏蓝色)

注:标准值为GB18401—2003《国家纺织品基本安全技术规范》。

3.4　PPS纤维织物阻燃迷彩面料大生产实验

工艺流程　温和前处理→烧毛→定形→打底染色→印花(车速40~45m/min)→高温焙烘(车速30~35m/min,200℃×110~115s)→还原清洗(二氧化硫脲5g/L,氢氧化钠20g/L,JFC2g/L;汽蒸135℃×20~25s,车速40~45m/min)→浸轧树脂整理液(交联剂50g/L,湿摩增进剂30g/L,柔软剂DT-3030g/L,柠檬酸1.5g/L,烘房180℃×7节,车速50~60m/min,

下机幅宽154cm)→拉幅焙烘(烘房180℃×7节,车速35~38m/min,下机幅宽152~152.5cm)→预缩(车速60~70m/min,圆盘给湿,橡胶毯加热辊压力8~14MPa,落布幅宽152cm,下机经纬缩率<2%)→成品

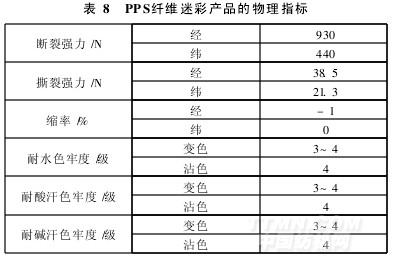

迷彩印花PPS纤维织物的物理指标见表8。
