生产技术棉织物改性茶皂素退煮漂一浴工艺

1.3　测试方法

 (1)颜色特征

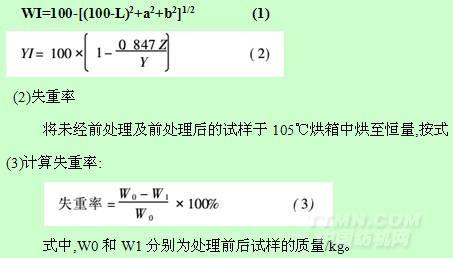

试样的三刺激值(XYZ),Lab值(Hunter表色体系)和彩度C在Color-Eye7000A测色仪上测定,采用D65光源和10°观察角。亨特白度(WI)按式(1)计算,黄度(YI)按ASTME313-73计算[式(2)]:

(3)织物毛效

采用毛效测试仪测定。

(4)断裂强度

依据GB/T3923.1—1997《纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定条样法》,采用T201多功能强力机测定织物经纬向的强力。

2　结果与讨论

2.1　处理温度的影响

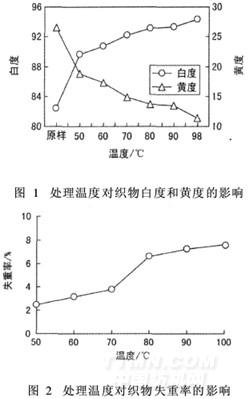

改性茶皂素40g/L,处理时间40min,按1.2.1节工艺,改变温度处理棉织物,考察处理温度对织物白度、黄度和失重率的影响,结果见图1和图2。

由图1可知,棉织物在50℃经茶皂素处理40min后,白度明显增加,黄度大幅下降。这说明即使在低温条件下,改性茶皂素对棉坯布也具有一定的漂白效果。但试验发现,此时织物上的棉籽壳仍未去除,织物的失重率也较小(图2),这说明低温条件下改性茶皂素对棉籽壳的去除效果不佳。升高处理温度,棉坯布的白度和失重率逐渐增加,黄度下降;处理温度为98℃时,织物亨特白度达到94左右,失重率近8%。综合考虑,前处理温度以98℃为宜。

2.2　处理时间的影响

用改性茶皂素40g/L,处理温度98℃,按1.2.1节工艺,改变处理时间进行试验,结果见图3。

图3　处理时间对织物白度和失重率的影响

由图3可知,高温条件下,改性茶皂素处理棉织物较短时间,白度即迅速提高;继续延长处理时间,白度继续增大;约25min后,织物白度趋于稳定。由此可知,与双氧水漂白相似,改性茶皂素在高温条件下的漂

白速率较快,这说明其含有的漂白组分在高温下具有迅速分解的特点。随着处理时间的延长,织物的失重率逐渐增大,说明织物上的浆料被逐渐去除。综合考虑,处理时间以40min为宜。

2.3　改性茶皂素用量的影响

改变改性茶皂素用量,按1.2.1节工艺于98℃对棉织物浸渍处理40min,测试处理后织物的白度和失重率,结果见图4。

• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
• · 对于色织布和印染布，您知道多少呢？
• · 关于烧毛
• · 印花织物优良的前处理
• · 原棉散纤维染色技术
• · 高新技术改造传统产业在印染前处理的使用
• · 高新技术改造传统产业在印染前处理中的研发
• · 淀粉酶对棉织物退浆工艺的影响
