生产技术竹/棉/涤混纺弹力织物的染整加工-纺织技术中心

生产技术竹/棉/涤混纺弹力织物的染整加工

来源：印染在线　发布时间：2012年03月14日

(1)冷轧堆工作液配方/(g/L)

100%NaOH　　　　　　　　　　36~40

100%H2O2 10~12

氧漂稳定剂S-2(德美化工) 7

精练剂OK(德美化工)4

螯合分散剂DM-101(德美化工) 3

(2)冷轧堆工艺条件

室温浸轧工作液(多浸一轧,轧余率100%~110%)→打卷堆置24h(外包塑料薄膜,布卷转速为5~8r/min)→BRUGMAN蒸洗机退卷轧碱短蒸(烧碱25g/L,100℃×2min)→热洗→冷洗→烘干→BRUG-MAN蒸洗机复氧漂短蒸(100℃×2min)→水洗→烘干

(3)复漂配方/(g/L)

100%NaOH 15~20

100%H2O2 4~6

氧漂稳定剂S-2 4

精练剂OK 3

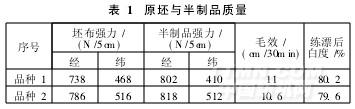

采用冷轧堆练漂工艺,基本解决了弹力斜纹织物加工中易卷边、折皱的缺点,半制品降强少,白度、毛效符合后道染色工序要求(表1)。

注:断裂强力按GB/T3923.1—1997《纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率测定条样法》,织物白度在ZBD白度仪按标准方法测定。

精品推荐
