高支高密天丝织物活性印花-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

高支高密天丝织物活性印花

来源：印染在线　发布时间：2012年03月08日

0前言

天丝(Tencel)是一种新型人造纤维素纤维。它以天然木浆为原料,采用有机溶剂纺丝方法生产(溶剂回收率达99.5%以上)。天丝纤维素纤维具有透气好、吸湿性佳,易生物降解的特点,且原料丰富、可再生,制造工艺环保,具有广阔的发展前景。高支高密天丝缎纹织物,更具有真丝的“豪华美感”和独特触感。其光泽柔和亮丽,悬垂性极好,手感柔软丰满,加工和服用性能优于粘胶,是一种高档新型面料。但天丝纤维易原纤化,在纱线表面产生毛羽,不均匀的局部原纤化会造成产品外观不均匀,导致品质差异、色相差异以及棉粒状疵点等。采用交联型Lyocell纤维,如TencelA100可有效防止原纤化[1],同时在染整加工中应加强工艺控制,否则织物在湿态加工中会发硬,易产生折痕、擦伤和色斑等疵点,这是染整加工中的难点。

1小样试验

织物规格　纯天丝(未丝光)织物9.7tex×9.7tex677根/10cm×488根/10cm,;全棉(已丝光)织物9.7tex×9.7tex681根/10cm×472根/10cm

1.1前处理

天丝对碱稳定性较棉低,丝光不仅会破坏TencelA100防原纤化性能[2],而且易造成擦伤及折痕,加之天丝自身光泽好,所以,前处理采用不丝光工艺。

1.2印花

1.2.1染料选用

天丝和棉一样为纤维素纤维,目前该类产品印花主要采用活性染料或涂料。涂料印花工艺流程短,易操作,但深色花型的手感、摩擦牢度和刷洗牢度较活性

染料印花差。活性染料印花具有色泽鲜艳、色牢度高和手感好等优点,是生产高档产品的首选工艺。天丝纤维遇水后膨胀较大,染料及助剂容易进入纤维内部,

故初染率相当高,大块面花型容易产生色花,应选择扩散性能好、配伍性佳的染料拼色。

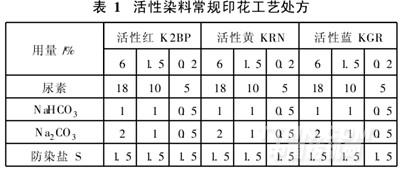

综合考虑反应性及稳定性,通常使用K型活性染料,也有应用一部分稳定性好、沾色少的KN型和M型活性染料。选择常用的红、黄、蓝三只活性染料,按深、中、浅浓度进行试验。常规工艺处方如表1所示。

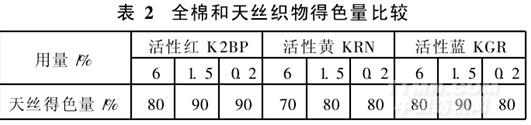

试验结果显示,天丝织物得色量均比全棉浅,以全棉织物得色量为标准(100%)进行比较,结果见表2。

由表2知,染料品种及用量不同,深浅程度也不同。天丝和棉虽同属于纤维素纤维,但其微结构差异较大,天丝的结晶度和取向度较高,且有皮芯层结构,又未丝光,故得色量较丝光棉低。由于初染率高,活性染料移染性差,大块面印花易产生色花和色牢度差,所以在花型设计上以淡雅的散花为佳,以突出天丝优雅柔和的光泽。此外,通过增加助剂用量和延长汽蒸时间,也可提高得色量和改善发色效果。

1.2.2助剂用量的影响

(1)尿素用量

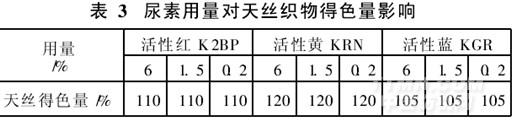

活性染料印花中,尿素起帮助染料溶解,在汽蒸时使纤维溶胀膨化,提高得色量的作用。将尿素用量增加5%后在天丝织物上刮样,以常规工艺刮样作标准(100%)进行比较,结果见表3。
