作为新型环保纤维，天然彩色棉有着广阔的应用前景，而彩色棉种植和纺织加工方面还存在许多问题有待进一步研究，其中天然彩色棉的生物处理是非常重要的环节【1】。在纺织加工过程中，天然彩色棉虽然不需要染色，但要去除杂质以改善其吸湿性，天然彩色棉中存在色素，如果采用碱处理改善天然彩色棉的吸湿性，碱会与色素发生反应，且用碱处理也不符合天然彩色棉的环保特性，因而天然彩色棉不适合用碱进行处理 【2-3】。本文用果胶酶Scourzyme L对天然彩色棉纤维进行处理，对处理后纤维的性能(吸湿性、强力、色差)、表面结构、脂蜡质含量、色素分布进行观察与测试，并与碱处理结果进行比较，以期为天然彩色棉的生物酶处理提供参考和依据。
1 实 验
1．1 试样准备和纤维处理

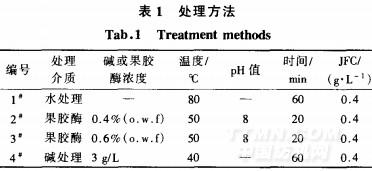

采用AS181A梳棉试验机(上海纺织工学院机械工厂)梳棉，然后分别称取5 g样品按表1所示的方式进行处理。浴比为40：1，缓冲液采用Nail P04和NaOH进行调节，果胶酶Scourzyme L由诺维信公司提供。纤维经过处理后，水洗晾干。
.jpg)
1．2 测试方法
天然彩色棉纤维的表面结构采用Quan Ta 200扫描电子显微镜(荷兰FEI公司)进行观察。脂蜡质含量参照GB 5881—1986进行测试。色素分布利用Panasonic Super Dynamic 11 WV．GP460生物显微镜(北京泰克仪器公司)观察。吸湿性用回潮率表示，参照GB／T 6102．1—1985的方法进行测试。纤维强力参照GB 6101-1985进行测试。色差参照GB 8424—1987进行测定。
[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
