T-400纤维织物的染色技术

2 、T-400纤维的染色技术

2.1染色性能

PTT纤维和PET纤维虽同属疏水性聚酯纤维,都适合采用疏水性的分散染料染色,但PTT维特有的不同于PET纤维的分子结构与分子构象,使PTT/PET复合纤维(T-400纤维)在染色性能方面,与PET纤维有诸多差异,见表3至表6。

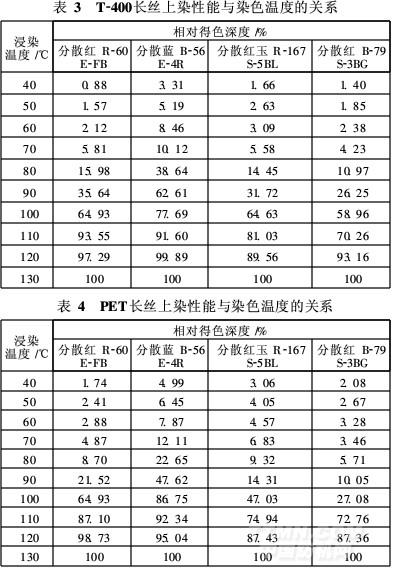

表3　T-400长丝上染性能与染色温度的关系

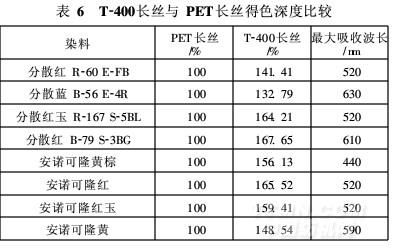

分析表3~表6可知:

(1)  纤维的染色转变温度TD(指上染速率显著加快的转折点), T-400纤维为70~80℃, PET纤维为80~90℃,T-400纤维比PET纤维低10℃。这是由于PTT组分的玻璃化温度(Tg)比PET纤维低所致(PTT纤维非结晶区Tg约为45℃,结晶区Tg约为55℃;PET纤维非结晶区Tg约为68℃,结晶区Tg约为81℃)。

(2)纤维的临界染色温度范围(指相对上染率为10% ~90%的染色温度,即有效上温度范围),普通低温型分散染料染色,T-400纤维为75~110℃, PET纤维为85~120℃;普通高温散染料染色,T-400纤维为80~120℃, PET纤维为90~125℃。由此可见,T-400纤维的临界染色温度比PET纤维低10℃左右。

(3)T-400纤维最高得色时的温度

T-400纤维如果采用普通低温型分散染料染色,最高得色时的染色温度为120~125℃,普通高温型分散染料为125~130℃;而常规的PET染色,普通低温型分散染料最高得色时温度为125~130℃,高温型分散染料为130~135℃。若采用PTT纤维专用分散染料(如安诺可隆系列染料)染色,大多数染料最高得色时染色温度为120℃,部分染料如安诺可隆红,红玉,藏青对染色温度要求较高, 120℃染色得色明显偏浅。从得色深度看,分散染料染T-400纤维,染色温度以120~130℃为最佳(得色深度高,色泽重现性也好)。为不影响T-400纤维的回弹性,实际染色温度以控制在125℃为好。若采用较低染温(120~125℃)染色,普通分散染料中的高温型染料、部分PTT专用分散染料极易产生色泽重现性下降和色差,因此,生产中应根据需要进行筛选。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
