海岛纤维与PBT弹力纤维染整工艺-纺织技术中心

海岛纤维与PBT弹力纤维染整工艺

来源：印染在线　发布时间：2012年03月05日

分散染料染色工艺：(蓝色omf)

分散兰ES-GN 0．8638％

分散黄3GF 0．245％

分散红FB 0．1155％

醋酸 pH值=5

染浴宝1％
浴比1：10
活性染料染色工艺：
活性兰STE0．69％
活性黄SDE0．1876％
活性兰SBE0．058％
染浴宝1％
元明粉40g／L
纯碱20g／L
浴比1：10

3织物性能测试

白度按照FZ／T01068—1999《评定纺织品用白度样卡》，在WSD-I型白度仪上测试；

顶破强力参照FZ／T72004．卜2000《针织坯布纺织行业标准》，在HD026N型电子织物强力机上测试

断裂强力：参照ASTbtD5034—95(2001)《纺织品断裂及延伸性测试》

撕破强力：参照ASTMD1424—96(2001)《纺织品冲击摆钟法测定织物的撕破强力》

白度：参照DATACOLOR测试仪CIE的白度测定

毛效：取5×20cm布条订在毛效架上，布的一端垂直侵入水中1cm，水沿着布方向向上爬升，记录lmin、5min和30min后水位上升的高度取最低值

克重：FA2004电子天平

4结果与讨论

4．1前处理试验结果与分析

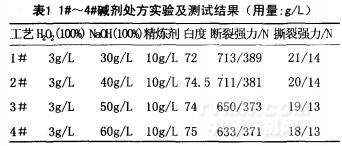

通过分析表1可知：1#～4#工艺处理的半成品白度基本差不多，强力损失程度1#工艺最小，断裂强力、撕裂强力都比较高，效果最佳，4#工艺烧碱用量增多，但整体指标合格。

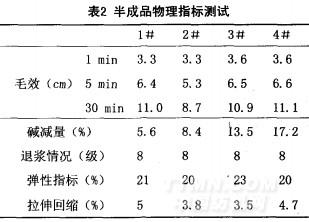

通过分析表2可知：1～4#工艺碱减量处理后检测，退浆级别均能达到8级，白度4#工艺处理的织物

最好，并且织物毛效均好于其它工艺处理的效果。碱减量达到17％，符合客户指标。其织物手感柔软，悬垂性好，质地轻薄，可以进行种种表面处理，取得形形色色的表面效果。表面有书写效果，立体感好；湿热收缩变形小，具有良好的透气防水透汽效果，织物强度高，远优于天然麂皮。

精品推荐
