BT是热塑性聚酯材料，广泛应用于家用品等，PBT为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低(仅为0．1％)等特点，在潮湿环境中仍保持各种物性，电绝缘性，但体积电阻、介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。缺点是缺口冲击强度低，成型收缩率大。PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40％。
海岛纤维是将一种聚合物分散于另一种聚合物中，在纤维截面中分散相呈“岛”状态，而母体则相当于“海”，从纤维的横截面看是一种成分以微细而分散的状态被另一种成分包围着，好像海中有许多岛屿。它具有高覆盖性、手感柔软、穿着舒适、织物光泽柔和等优点，通过印染设计加工，利用海岛纤维极度的细纤化特点，可以获得许多特殊的织物风格。利用海岛纤维开发的仿麂皮绒织物的许多性能并不亚于天然麂皮，有许多性能甚至优于天然麂皮。其织物手感柔软，悬垂性好，质地轻薄，为真皮的一半，可织成不同厚度和重量的织物；可以进行多种表面处理，取得形形色色的表面效果。表面有书写效果，立体感好；湿热收缩变形小，具有良好的透气防水透汽效果，织物强度高，远优于天然麂皮。
1前处理部分
1．1碱减量前处理实验试剂
Na0H 32％、H202 (27．5％)、硅酸钠(化学纯)精练剂、螯合分散剂CM-5
1．2织物组织规格
海岛纤维105D×PBT150D133×81105
织物成分：50％海岛纤维(改性涤纶)、30％PBT(改性涤纶)、20％棉混纺

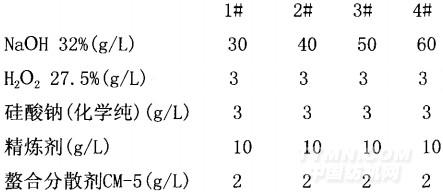

1．3碱减量试验工艺配方
.jpg)
1．4碱减量前处理工艺试验条件
温度100～102℃，时间50min。
1．5仪器
SBD—IB织物白度测定仪，HDO26N织物强力测定仪，FA2004电子天平。
2染色部分
2．1轧染染色工艺实验部分一
2．1．1试剂
分散染料、活性染料、尿素、防泳移剂、元明粉、纯碱、烧碱、皂洗剂
2．1．2试验工艺流程配方及染色条件
轧染染色工艺流程：浸轧染液一烘干一焙烘(200℃×60S)一浸轧汽蒸固色液一汽蒸(100℃×60s)一水洗一皂洗一水洗一烘干
[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
