竹纤维针织物的染整工艺

2.2.2染色
竹纤维的化学组成是纤维素，凡是能染棉的染料都能用于竹纤维的染色。染色设备则选择张力较小的卷染机，即意大利MEISALA.44A724534—001型特阔卷染机。
染色处方：
尿素   1.0 g/L
VB/H   0.5 g/L
CT   0.3 g/L
G-X133%   0.6%
R-X       0.046%
Na2SO4     20 g/L
Na2CO3    7 g/L
浴比    1：10
温度(℃ ) 60
时间(min) 60

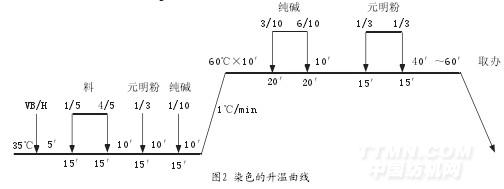

工艺升温曲线：

2.2.3后整理
(1)煮枧 竹纤维染色后，要经过煮枧来去掉布面上的浮色，然后经80 ℃的热水煮10 min，以调节布面的pH值。

（2）柔软 为保持竹纤维产品柔软、吸湿的特性，选用亲水性柔软剂，进行两次柔软处理，即在固色之后浸轧柔软剂(10～15 g/L有机硅柔软剂ZH-508)，然后脱水、烘干、开幅；再在定形前浸轧柔软剂(有机硅柔软剂ZH.50815～20 g/L)，以保持吸湿性和增进手感。

（3）定形 定形的主要目的是保证较好的缩水率、布面风格及手感。选用热风拉幅式定形机。机速15 r/min，温度130 ℃，超喂24％。成品布面色泽均匀、光泽柔和、纹路清晰、手感柔软凉爽。其各项物理指标及染色牢度见表3

3 结论
对于32S竹纤维平纹针织布的染色，只要按竹纤维特点进行选缸，调节好张力，前处理用精练酶煮二次布数 布面爆吼 死痕 颜色 牢度 强力值6疋/143.5Kg 7～20个 稍明 OK 4～5级 156N来解决浅鲜色问题，是完全可以满足客户对竹纤维平纹针织布强力、布面、颜色、色牢度方面的要求的。

[1] 唐人成，等．纺织用天然竹纤维的结构和热性能[C]．第二届全国印染行业新材料、新技术、新工艺、新产品技术交流会论文集.上海：中国印染行业协会，2003，108
[2] 张旭枫．竹纤维及竹／棉纺织织物染色工艺探讨[J]．印染，2003(SO)：48—50
[3] 伍建国，刘艳丽， 王连军. 活性染料与竹纤维成键稳定性的研究[J].丝绸,2008(2):24-25


• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 纺织印染加工抗起毛起球解决方案
• · 降低织物缩水率的措施
• · 染色与印花有什么不同？
• · 色渍（斑）产生的原因及预防措施
• · 溢流喷射印花染色机在针织物染色过程学习
• · 如何提升溢流染色机的染色质量?
• · 溢流喷射染色机堵布的防止及排除
• · 溢流喷射染色机产生堵布的原因及解决方法
