PLA/棉/PTT包芯纱针织物低温一浴法染色

在扩散剂NNO的作用下，中温型3种分散染料对棉组分沾色程度进一步降低，沾色等级可达到4～5级，这样就可实现对PLA/棉/PTT3组分包芯纱针织物可预料的同色、异色、留白等染色效果。

2．3染色温度

2．3．1ArgazolN染料固色温度研究

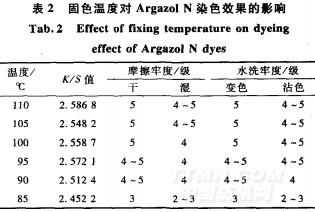

ArgazolN系列活性染料无需碱剂固色，其在中性条件下通过高温作用固色。研究不同温度下的固色效果，确定ArgazolN系列活性染料的最低固色温度，试验结果如表2所示。

从表2可看出：不同温度下染色后的得色深度差别不大；随着固色温度的降低，各项色牢度有降低的趋势，当固色温度小于90℃后，有色牢度指标达到不可接受的程度，可见温度越低，固色效果越差，越来越多的染料会停留在纤维表面，影响色牢度。ArgazolN染料的固色温度不能低于90℃。

2．3．2分散染料低温染色温度研究

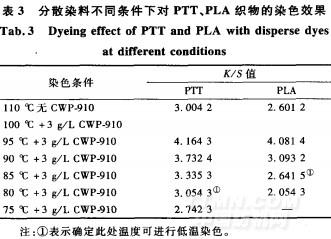

以110℃ PLA、PTT织物常规染色后深度为标准，考察载体CWP．910加入后对各种染料染色温度的可降低程度，结果如表3所示。

从表3数据看出，在K/S值和各项色牢度的综合考察下，载体CWP．910可对同为聚酯纤维的PLA、PTT实现低温染色。PLA可在3g/LCWP一910质量浓度下，于85℃条件下达到常规110oC染色条件下的染色深度，且各项色牢度较好。PTT可在3g/L的CWP-910，80℃条件下达到常规110℃染色条件下的染色深度，且各项色牢度较好。

PLA/棉/PTT 3组分包芯纱针织物中PLA组分可在载体作用下85℃低温染色，PTT组分可在载体作用下80℃低温染色，加之前面探讨的ArgazolN染料对棉组分染色的温度不能低于90℃，最终确定PLA/棉/PTT包芯纱针织物一浴法染色温度在90℃下可实现对3种组分很好的染色效果。相比较PLA/棉/PTT3组分包芯纱针织物常规染色温度要在110℃左右，9O℃染色节能效果明显。

2．4染色时间

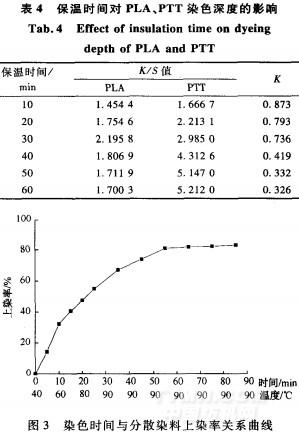

PLA、PTT虽都是聚酯结构，都可用分散染料进行染色，但它们的具体分子结构差异较大，决定了二者在同时染色时对同种分散染料亲和力存在差异，加之PLA/棉/PTT3组分包芯纱针织物中PLA、PTT组分混纺比例不同，染色时，同一染料用量下，染料对PLA、PTT3组分的质量分数也不同，所以PLA、PTT组分染色效果就会存在差异。按照PLA/棉/PTT 3组分包芯纱针织物中PLA、PTT组分的混纺比例，称取相同质量比的纯PLA、PTT纱线进行染色试验，测试不同保温时间下PLA、PTT织物的染色深度，进而得到同色平衡指数，结果如表4所示。分散染料上染率与染色时间的关系如图3所示。

• · 印染加工中的色差控制
• · 活性染料印染物的防沾污皂洗问题
• · 如何提升溢流染色机的染色质量?
• · 数码印花机耗费多少墨水 你知道吗？
• · 超音波印染技术解析
• · 影响油墨预置技术应用的人为因素
• · 活性染色中难染颜色-紫色
• · 溢流喷射印花染色机在针织物染色过程
• · ANOZOL?<安诺素>L型活性染料40
• · 染色布色差控制浅析
