PLA/棉/PTT包芯纱针织物低温一浴法染色-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

PLA/棉/PTT包芯纱针织物低温一浴法染色

来源：印染在线　发布时间：2011年12月28日

1．3．4摩擦牢度的测试

按GB/T3920-1997《纺织品色牢度试验耐摩擦牢度》进行测试。

1．3．5皂洗牢度的测试

按GB/T3921．3一l997《纺织品色牢度试验耐洗色牢度：试验3》进行测试。

1．3．6同色平衡指数的计算

K=(K/S)A/(K/S)B

式中：(K/S)A为PLA的K/S值；(K/S)B为PTT的K/S值。

染料的同色性评定：当K=1时，PLA纤维和PTT纤维2种纤维同色；当K>1时，PLA纤维色泽深于PTT纤维；当K<1时，PLA纤维色泽浅于PTT纤维。凡同色平衡指数值越接近1，则同色性越好。

1．3．7分散染料上染率的测定

分别吸取染色前后染液各1mL，转移至10mL容量瓶中，加入丙酮至刻度，用UV752型紫外可见分光光度计于最大吸收波长(λmax)处测染液光密度Al、A2。

上染百分率=(1一A2V2/A1V1)×100％

式中：A 1为染前染液的光密度；A1为染后染液的光密度；V1为染前染液的体积；V2为染后染液的体积。

1．3．8织物拉伸强力的测定

按GB/T3923．1—1997《纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法》，在YG026C型电子织物强力实验仪上测试。

2结果与分析

2．1染料的选择

2．1．1活性染料

据文献[4—5]介绍，PLA纤维不耐碱，酸性太强会导致强力受损，但是，一般活性染料染棉过程中，都需要加入碱剂固色，碱性条件下会加速PLA组分的降解，影响染色后织物的风格。为解决此问题，选择ArgazolN系列活性染料，此染料是含有新型吡啶甲酸活性基团的活性染料，无需碱剂固色，在中性条件下，其活性基团能与纤维素纤维发生反应而固着。染液中无碱性物质，可大大减轻污水处理，提高对环境的保护。

2．1．2分散染料

PTT属于易染型纤维，可用不同温型的分散染料进行染色，在115℃就能染出与PET纤维相媲美甚至更好的色泽[61。PLA纤维是一种聚酯纤维，属于疏水纤维，玻璃化温度为57℃，熔点为175℃，不耐高温，染色温度宜选择100～110℃。在此条件下，纤维强力损失较小，同时染色深度较理想，但用一般分散染料染色后，还原清洗和皂洗时会有大量染料流失，所以应选用中低温型分散染料和快速分散染料。有研究表明，PLA用S型分散染料得色浅，选用E型、SE型分散染料在ll0℃条件下染色能够获得深浓颜色。考虑分散染料要对PLA、PTT同时染色，选择中低温型分散染料比较合适。

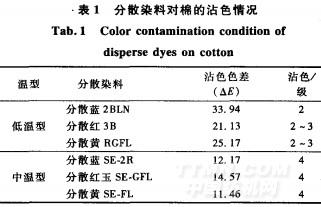

选用低温型分散染料三原色分散蓝2BLN、分散红3B、分散黄RGFL和中温型分散染料三原色分散蓝SE一2R、分散红玉SE—GFL、分散黄SE-FL为研究对象，考察2类分散染料对棉组分的沾色性能，结果如表1所示。
