由图1可知，当烧碱浓度由180 g／L变化到280 g／L时，双丝光纱线的强力逐渐增加}由280 g／L变化到310 g／L时，强力则逐渐下降。这表明当烧碱浓度为280 g／L时，双丝光后的纱线强力最大。而对于两次碱缩的纱线，当烧碱浓度由180 g／L 变化到240 g／L时，强力逐渐增加}由240 g／L到280 g／L时，强力略有下降。但几乎不变I当由280 g／L变化到310 g／L时，强力逐渐下降。这说明当烧碱浓度在240 g／L到280 g／L之间时，两次碱缩的纱线强力最大。
由图2可知，当烧碱浓度由180 g／L变化到310 g／L时，双丝光纱线的K／S值存在一定的波动，但从总的趋势看，当烧碱浓度为280 g／L时，K／S值最大，此时纱线的染色及吸附性能最好。而对于两次碱缩的纱线，当烧碱浓度由180 g／L变化到310 g/L时，可看出浓度为280 g／L时的K／S值最大，这说明此时纱线的染色及吸附性能最好。
由图1和图2可知，无论是双丝光还是两次碱缩，烧碱的浓度都是在280 g／L时效果较好。同时还可看出双丝光后的纱线强力比两次碱缩后的纱线强力大，但K／S值却小，即染色性能和吸附性能较差。这是因为丝光后的棉纤维因溶 胀，使大分子间的作用力遭到破坏，在张力的作用下，纤维大分子的排列趋于整齐，使取向度提高 当受到外力作用时，就能由更多的大分子均匀承担，受力均匀。纤维因某个大分子断裂的几率降低，同时经膨化而重排的纤维相互紧贴，抱合力提高，消除或减小了 纤维因大分子滑移而发生断裂的因素，所以强力得到提高。而碱缩纱线处理时没有受到张力的作用，因而强力较小。
纱线经浓烧碱处理后纤维发生剧烈溶胀，结晶度下降，无定形区含量增加，染化料对纤维的作用易发生在无定形区；而碱缩由于没有受到张力的作用，结晶度下降更多，因而两次碱缩后的纱线染色及吸附性能要好于双丝光纱线的。
2．2 处理温度

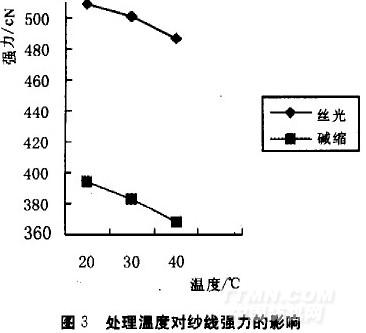

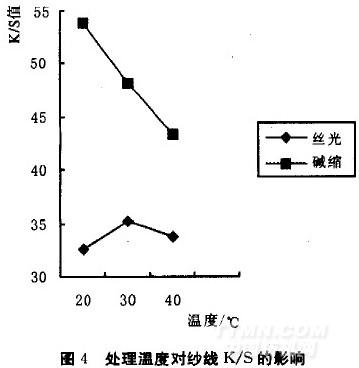

测量经不同温度烧碱双丝光及两次碱缩后纱线的强力及染色性能、吸附性能的变化，结果如图3、图4所示。
.jpg)
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
