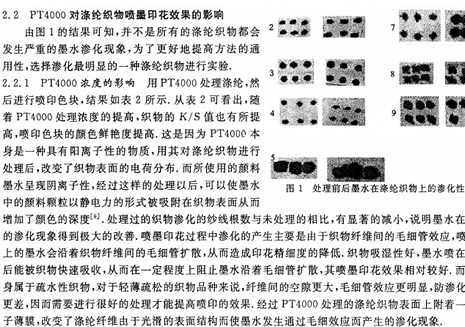

由图1可以看出，墨水在不同组织结构的涤纶织物上渗化情况差异很大．轻薄疏松的，墨水渗化明显，厚重致密的墨水渗化现象轻．同时可以看出，无论哪一种组织结构的织物再渗化性能都有不同程度的改善，说明采用PT4000对织物进行适当的处理可以改善墨水的渗化现象．
从实验结果可看出PT4000的用量越大K／S值越高，喷印的效果越好．但是PT4000分子较大，处理到涤纶织物上会在表面形成一层薄膜，从而导致摩擦牢度下降进而影响到服用性能，因而PT4000的用量在3左右．
2．2．2PT4000处理温度的影响改变

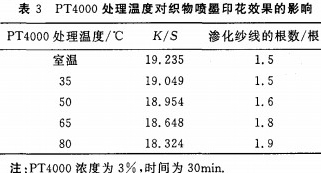

PT4000的处理温度，然后进行喷印．结果如表3所示．从表3可以看出，随着PT4000处理温度的提高，处理织物的K／S值下降，说明处理温度对喷印的颜色鲜艳度有较大的影响，温度越高，效果越差．同时可看出织物渗化的纱线根数也逐渐增加，说明墨水在织物上的渗化现象随着PT4000处理温度的升高而加剧．因而为了达到较好的喷印效果，PT4000只用室温处理织物即可．

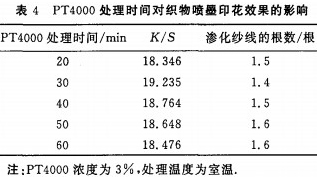

2．2．3PT4000处理时间的影响改变PT4000的处理时间，然后进行喷印．结果如表4所示．从表4可以看出，随着PT4000处理时间的增加，织物的K／S值有下降的趋势，而渗化的纱线根数基本不发生明显的变化．综合考虑颜色鲜艳度和对渗化性能的要求．PT4000处理织物30rain左右较为理想．
3结论
(1)涤纶织物组织结构不同，在用颜料墨水进行喷墨印花时渗化的程度有很大差异．轻薄疏松的，墨水渗化明显，厚重致密的墨水渗化现象轻．
(2)用PT4000对涤纶长丝织物进行预处理可以改善颜料墨水喷墨印花的效果，使图案颜色鲜艳，花纹轮廓清晰．PT4000较为合适的处理条件是室温处理30min，用量39，6左右．
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
