天丝(Tence1)纤维是一种新型绿色人造纤维素纤维，它干湿强力高、吸湿性好、柔软光滑，染色性能优良。与棉纤维混纺制成的天丝棉织物具有布面光洁亮丽、手感柔软丰满、吸湿透气，是一种高档的服装面料，很有市场发展前景。
然而，由于天丝纤维是由于喷湿纺法生产，它的一些物理性能与普通粘胶、棉纤维有很大不同。在含有50％以上天丝与棉混纺的织物染整加工中，天丝纤维的这些特别性能会给生产加工带来一定困难。本文将讨论天丝棉织物染整加工中的一些技术要点。
1天丝／棉织物的特性
1．1天丝纤维的特性

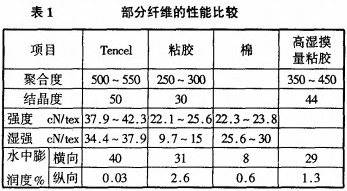

天丝纤维聚合度高，取向度结晶度也高于其他纤维素纤维。因此，天丝纤维具有高强、高湿摸量、低伸性能，纤维耐碱性也有所提高。
天丝纤维结构为皮芯结构，最大的特点是易产生原纤化，所以，天丝／棉织物染整加工也易产生起毛、局部擦伤现象。
天丝纤维在水中的膨润度很大，特别是横向。因此，水浸后纤维间隙变小，表面摩擦阻力变大，造成织物变硬，不利于染整加工。
1．2天丝，棉织物的特性
天丝／棉织物易产生折皱，这是由于天丝纤维与棉纤维的伸度差异较大，很多规格品种的天丝／棉织物布面经向松紧不一，即使在湿的状态下施加一定张力也难达到一致。这样极易产生皱印，且难以消除。
天丝，棉织物由于天丝纤维的原纤化特性，也容易起毛，这些毛羽不仅影响成品外观，而且在染色过程中极易造成染色疵点。
由于天丝纤维膨润度较大，随着天丝纤维含量增加，天丝／棉织物水侵后会变的越来越硬。这种硬织物，染整加工中很容易造成折皱擦伤。
2染整工艺流程
2．1织物的规格
Tencel50／JC5040S×40S100×9262．5”
2．2工艺流程
3生产技术要点
3．1退卷缝头
天丝／棉坯布成件一般采用卷装，这是为了减少折皱。退卷时平幅落布，为了防止加工中产生皱条、卷边等病疵，缝头前应撕平每一布头，缝头要求“平、直、齐”。对于布边较紧，缝边易裂开的织物，必要时缝头对布边进行加密或用布进行三角包边，以防止卷边。
3．2烧毛
天丝／棉坯布表面绒毛比较多，加之天丝纤维易产生原纤维化，在染整各工序加工中易产生大量绒毛，不利生产进行。所以坯布必需烧毛。
[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
