图5中a*到b*变化时的几条近似平行的弧线表示金黄P-2RN与~P-BN在染料总用量一定．比例不同时形成色点的光谱轨迹方向表示金黄P-2RN与红P_BN两种染料在染料总用量从0%到4%变化时的明度变化。L*轴上的顶点为棉布未印花时的色度坐标总用量越低则明度也越高由图6可以看出由这两个染料拼色时，其在、b*平面上的颜色变化区域较广．远远大于其在L*、b*和、a*平面上的变化范围从图中还能看到两个染料拼混．总用量不变时．L*值变化不大黄、蓝或红、蓝染料互拼时隋况也是如此这证实了这些染料拼混时主要产生色调变化。
将制作好的曲面通过软件缝合．生成封闭曲面：再使用填充实体命令生成实体。然后用软件测量命令计算实体模型的体积。图9是用红P—BN、金黄P一2RN、蓝P—B、科华素黑四种染料构建的色空间的立体示意图。
通过同样的方法用科华素印花红P—B、黛棉丽黄P一3RLT、黛棉丽艳蓝P一3RLNT、科华素印花黑ExceL B1ackcO11(3四种染料构建色空间得到如图10所示的立体示意图通过soLidworks软件直接测出二者的体积，其中第一组染料(图9)为2．37~105体积单位；第二组染料(图10)为2．59~105体积单位。

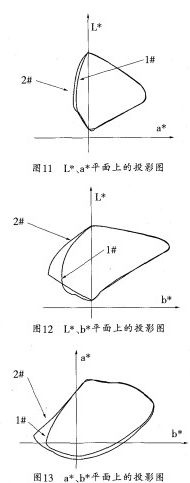

从上述体积数中可看出第二组染料体积要比第一组大一些，相差9．2%。由于体积大小表征染料的L*、a*、b*值在空间覆盖的范围，色空间的体积越大．所能够拼色的色彩范围越广所以理论上第二染料组的颜色表现范围比第一组要大一些为了更好地比较两个立体空问的形状．可通过投影图作比较从图11L*、a*平面上的投影图可以看出两组染料拼色空间区域基本一致．只是第二染料组在绿色方向拼色比第一组稍大些。从图12L*、b*平面上投影图可得到第二组在蓝色区域(b*方向)比第一组区域明显大。从图13a*、b*平面上的投影图也可看出第二组比第一组的投影面大．这进一步说明了第二组染料比第一组染料的体积大、色域广．有较大的颜色表现空间。因此第二染料组能适应颜色范围更大的四色印花应用.
此外，在实际生产中也可以此来判断四色印花染料的适用性。对于所需表现的颜色．可首先通过电脑测色仪测出L*、a*、b*值，然后输入S0Lidw0rks软件中，与该染料组的颜色表现空问进行比较若样布的L*、a*、b*空问点在颜色表现空问体范围内．则可认为该组染料可拼色出所需的颜色．否则．可能超出了四色印花染料组的颜色表现范围．需要改变染料组合。
4结论
本文设计了测算四色印花工艺中染料颜色表现能力的方法。以汽巴克隆红P—BN、汽巴克隆金黄P一2RN、汽巴克隆蓝P—B、科华素印花Excel Black conc．四种染料为例．使用SoL*idworks软件进行颜色表现空问的构建．证实了其可行性计算出汽巴克隆红P—BN、汽巴克隆金黄P一2RN、汽巴克隆蓝P～B、科华素印花Excel Black conc和科华素印花红P—B*、黛棉丽黄P一3RLT、黛棉丽艳蓝P一3RLNT、科华素印花黑Excel Black conc两组染料四色印花的颜色表现空问，前一组染料颜色表现空问体积为2．37x105单位，后一组染料颜色表现空间体积为2．59x105单位，后一组染料体积要比前一组大一些。相差9．2%该方法也可用于判断所需颜色能否印制．这对四色印花生产过程中的染料颜色选择具有指导意义。
