2．4去铁处理对染色的影响

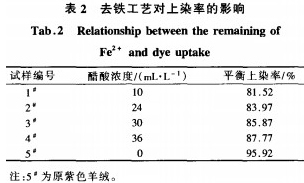

去铁处理时，采用不同用量的醋酸处理脱色绒，然后在同样条件下用Lanasol黄4G染色，测得平衡上染率，结果如表2所示。
由表2可见，醋酸浓度越高，去除铁离子越充分，纤维上残余铁离子越少平衡上染率越高。说明纤维上残余铁离子越少对染色越有利。原因是Fe2+作为催化剂，最终被O2，氧化成Fe3+，在一定的pH值下，可生成Fe(OH)沉淀沉积在纤维上，对染料上染不利；另外铁离子可能与染料反应：因此漂后应尽可能去除铁离子。
2．5漂白对媒介染料染色的影响
用媒介宝蓝B染色，加媒染剂后，脱色绒短时间内呈现蓝绿色，过一定时间后变为蓝色。原因是亚铁离子没有去除完全，亚铁离子被置换下来，而后被氧化，氧化后对颜色不再产生影响。脱色绒上染率都比原绒低，而且皂洗时浮色较多。残留的亚铁离子在染色过程中会和铬离子竞争与染料反应影响染色。
2．6脱色绒的低温染色性与匀染性关系

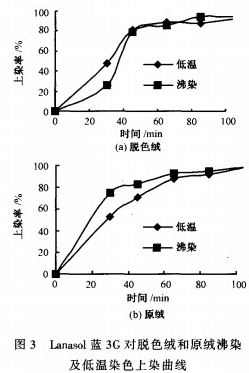

由于脱色处理使得羊绒染色的匀染性变差，并使纤维受到一定损伤，在染色过程中对温度十分敏感；所以，沸染工艺必然影响染品的品质，因此选择低温染色工艺具有显著的优越性。图3示出活性染料Lanasol蓝3G对脱色绒和原绒沸染及低温染色(85℃)的上染曲线。由图可知，原绒与脱色绒的上染曲线存在明显差异。原绒低温染色时的上染率比沸染时的上染率低，而脱色绒低温染色时的上染率在65min以前比沸染时的上染率高，平衡上染率比沸染时的稍低。

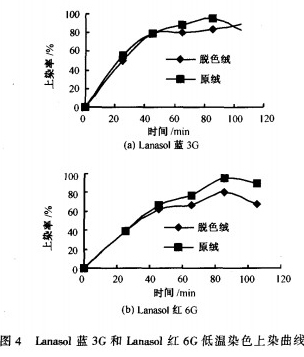

图4为Lanasol蓝3G、Lanasol红6G染料低温(85℃)下对脱色绒与原绒染色的上染曲线图。由图可看出，Lanasol蓝3G染料染脱色绒与原绒的上染曲线相近，匀染性良好；Lanasol红6G染脱色绒和原绒的初染率相近，但染色后期上染率及固色率稍低于原绒，染色均匀。
低温染色对羊绒损伤较轻，手感柔软，毡缩程度比沸染轻，此外，低温染色有利于匀染，因此，漂白后的羊绒应选用低温染色。
3结论
1)漂白对酸性染料、活性染料、媒介染料都有影响，漂白后各种染料的上染率都降低。对于媒介染料染色，残留的亚铁离子在染色过程中会与铬离子竞争与染料反应，漂白后纤维上铁离子残余越多对染色越不利。
<<上一页[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
