技术原理

仿轧染涂色采用特殊渗透前处理法，然后再进行涂色，综合了轧染和涂料涂色的优点，避免了缺点。其原理是使织物涂色前具备了极好的渗透性，再通过固色粘合剂与色浆织物的交联性及成膜性，使涂料色浆能象染料一样充分进入纤维组织内部，并与纤维有机地结合在一起。由于表面无色浆堆积，色浆渗透性好，使织物表面无一般涂料刮色的膜感和发闷感，且织物纹理组织清晰，色泽象染色一样透明亮丽，同时牢度、手感亦优于一般的涂色而接近染料染色水平。

助剂的选择

助剂主要为三部分：

A：前处理浸轧液W，包括渗透剂、柔软剂、交联荆、增深增艳剂等。通过w处理使织物具有更好的色浆结合牢度、鲜艳度和柔软度，达到深层染色效果。

B：涂色组分w：，包括成膜固色剂、增稠剂、渗透剂、交联剂、色浆等，选择合适的配比，使印浆具有良好的渗透性和固色性，来达到色浆在纤维内的良好渗透、均匀上染效果。

C：后处理剂w。，包括柔软剂、增深剂、渗透剂、膨松剂等。可进一步改善织物手感、增进牢度、破坏织物表面的不透气膜，使织物色泽更鲜艳、透气性更好，牢度得到更好地改善。

生产设备及工艺条件

A：设备选用两浸两轧三辊轧车及浮刀式涂层机。

B：工艺条件：

1)：工艺流程：纯棉练白织物一两浸两轧w1工作液(压力0．4MPa，轧余率65)一涂w2浆(1．0mm刀，刀角30。，温度170℃，车速3Om/min)一浸轧w3(压力0．3MPa，温度150℃，车速30m／min)。

2)：工艺配方：W1((渗透剂JFC、1%，交联剂DF一8100、5％，柔软剂1#、1%)，W2(成膜固色剂FS一460、10%，增稠剂FSlO、2%，交联剂DF一8100、5％，环保型色浆G一81棕、1％，)，W3(，柔软剂906S、2%，增深剂FSP、2％，膨松剂PTF、l%)。

几点说明

以上是2O×20／100×50涂单色中浅色的工艺举例，对于不同的织物与不同的颜色及不同的

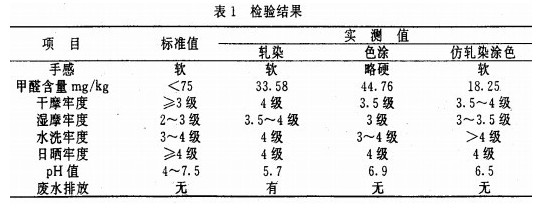

仿轧染产品同轧染及普通涂色产品指标检测结果对比如下表1。

结论

通过上表比较可以看出，仿轧染棉织物牢度、pH值、甲醛含量等指标均达到标准要求，且涂饰后的产品手感好予涂料涂色产品，牢度等指标达到或接近染料染色水平，且无废水排放。总之，棉织物仿轧染生产的产品手感柔软，色光好，织物纹理感强，干湿摩牢度均可达到较

高要求，手感、牢度可以同染料染色相媲美。同时，选择不同的助剂和后整理工艺，还可以赋予织物多种风格效果。
