日本丰田(TOYOTA)公司是一家世界著名的纺织机械制造商。日本的紧密纺纱系统以丰田公司的EST型紧密纺系统为典型代表。

丰田公司的紧密纺系统结构与特征
丰田公司的紧密纺细纱机是在该公司生产的RX240-NEW型细纱机基础上装配EST型紧密纺系统而组成的，定名为RX240-NEW- EST型(简称EST型)紧密纺细纱机(图2—23)。

EST型紧密纺系统结构特点如下。
　　a.加装紧密纺装置设计
　　EST型紧密纺系统保持原细纱机牵伸装置不变，在原牵伸装置前增加—套EST型紧密纺装置。该紧密纺装置虽然也属于气流集聚装置，不过主要由输出罗拉2、输出胶辊5、异形截面吸风管3、吸风管外套的集聚圈6及负压吸风系统组成，但其与绪森EliTe®紧密纺装置并不相同（图2—24)。紧密纺装置的输出萝拉2和其上的输出胶辊5安装在原前罗拉1之前，使牵伸机构成了四罗拉系统。输出罗拉2和输出胶辊5二者组成前加捻控制钳口，握持输出纤维，同日寸也构成纱线加捻的阻捻钳口。输出胶辊5是被动的胶辊，靠输出罗拉2的摩擦而转动。

b.独特吸风管设计
　　从系统结构上看，EST型紧密纺系统的吸风管为单用型设计，或者说EST型紧密纺系统阻捻元件与集聚元件为分离设计，吸风管没有阻捻钳口的作用，输出或阻捻钳口由新增加的输出罗拉和输出胶辊完成。这种分离设计的好处是：集聚元件(集聚圈)不受阻捻元件(输出胶辊)的影响，也不受输出胶辊直径的影响，运行准确稳定，通过负压气流作用能够平稳光滑地集聚纤维；同时也可方便地进行EST紧密纺装置的安装和拆卸，实现传统环锭纺细纱机和紧密纺细纱机的灵活切换，有利于对其原有的RX240—NEW型细纱机进行改造。
　　从形状结构看，EST型紧密纺系统的吸风管3也是异形截面，但设计独特，不是绪森EliTe®吸风管的梨形，而是基本呈倒三角形。吸风管的工作

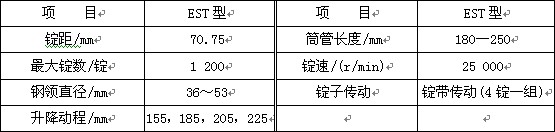

表2—9 EST型紧密纺细纱机主要参数

日本丰

EST型紧密纺系统的工作原理
　　EST型紧密纺细纱机的工作原理并无创新。EST型紧密纺装置在纺纱过程中对纤维的集聚过程与作用和前述的德国绪森公司的EliTe®紧密纺系统类似，即当须条纤维离开前罗拉钳口线时，立即受到负压气流的作用，被吸附到集聚圈上对应空气导向口(吸风口)的位置，须条纤维边集聚边向前运动；与此同时，倾斜于须条运动方向一定角度设置的吸风口，使须条纤维在气流力的作用下，可绕其自身轴向旋转，从而将纤维末端牢固地嵌入到纤维主干中。在两种运动的共同作用下，须条纤维逐渐收缩为成纱宽度，加捻三角区消失，毛羽减少，形成紧密纱。

EST型紧密纺系统的改进
　　在CITME2004上，丰田公司展出了其改进的EST型紧密纺细纱机。该机首创了电子牵伸系统，将喷气织机的开口装置E—shed技术运用到细纱机的牵伸驱动装置上，推出了全新的三轴独立型的电子牵伸(E—draft)系统，是CITMA 2004会展上紧密纺技术的一大亮点。该电子牵伸系统采用专用伺服电动机进行前、中、后三根牵伸轴的独立驱动，即可任意设定和变更所有罗拉的驱动速度，
