锦纶是一种热塑性纤维，主要品种有锦纶6和锦纶66。在锦纶的制造和加工过程中，温度差异对锦纶的物理性质和染色性能有很大影响。目前，锦纶染色主要采用弱酸性染料和中性染料。前者与纤维之间的结合力是离子键、氢键和范德华力，因此与活性染料染色相比，其皂洗牢度和湿摩擦牢度较低。壳聚糖是一种资源丰富、安全无毒的新型绿色材料，对阴离子染料染色时具有明显的增深作用。本课题研究壳聚糖在锦纶织物染色中的作用。

1试验部分
　　1．1试验材料和设备
　　1．1．1织物
　　锦纶6机织物。
　　1．1．2药品
　　无水碳酸钠(上海虹光化工厂)，食盐(汕头市光华化工厂)，冰醋酸(北京中联化工试剂厂)，以上产品均为分析纯；壳聚糖(脱乙酰度>90％，上海源聚生物科技有限公司)，平平加0(科莱恩公司)，白猫洗衣粉(上海白猫有限公司)，弱酸性红EM一2B，弱酸性黄EM．R，弱酸性红E—BNL(安徽凤阳染化料有限公司)。
　　1．1．3仪器设备
　　DC—SF60O—PLUS测色配色仪(美国DatacolorIn—ternational公司)；SW一12AII型耐洗色牢度试验机(温州大荣纺织机械厂)；Y571L型染色摩擦色牢度仪，烘箱(山东莱州市电子仪器有限公司)；常温常压染色机，US304—8K轧车(天津莱恩科技公司)；恒温水浴锅(北京化玻联医疗器械有限公司)；电子天平(上海分析仪器厂)。
　　1．2壳聚糖处理
　　用2％的醋酸溶液溶解壳聚糖，制备不同浓度的壳聚糖溶液，备用。
　　工艺流程:锦纶6一壳聚糖预处理一烘干一染色
　　1．3染色试验
　　1．3．1工艺处方及条件
　　弱酸性染料／％(owf) 0．5
　　pH值(用醋酸调节) 4～6
　　浴比 40：1
　　1．3．2操作要求
　　染液升温至40℃开始染色，然后逐步升温至沸，续染30min，染毕，水洗，皂煮，水洗，烘干。

2结果与讨论
　　2．1染料筛选
　　在锦纶纤维染色中，浅色常用分散染料，中深色用弱酸性染料，而深色以中性染料应用最多。弱酸性染料染色时，染浴的pH值一般为弱酸性或中性，最好采用分子量为400～500的单磺化染料，或者是分子量为800左右的二磺化偶氮染料。分子量过大，匀染性差；分子量过小，则湿牢度差。与羊毛染色相比，弱酸性染料对锦纶纤维的亲和力较高，湿牢度也较好，但匀染性较差。

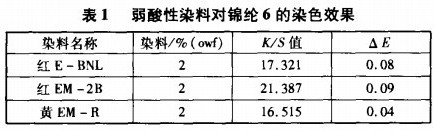

　　为了了解染料的上染性能，制定合理的工艺处方，采用三种弱酸性染料在相同的工艺条件下对锦纶6机织物进行染色，结果见表1。

由表1可知，上述三种染料对锦纶6织物的匀染性都很好，这可能与染料本身的结构有关。以下试验采用弱酸性红E—BNL。
　　2．2匀染剂对染色性能的影响

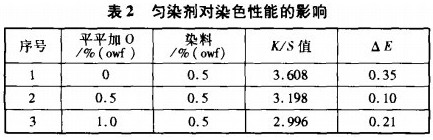

　　根据染色理论知识，弱酸性染料染锦纶时，阴离子型助剂的匀染效果最佳，因此，选用平平加O作匀染剂进行对比试验，试验结果见表2。

由表2可以看出：
　　(1)不加匀染剂时，色差AE已在允许范围内，匀染效果很好；匀染剂的使用反而降低了织物的上染率，染色深度K／S值随平平加O用量的增加而降低。
　　(2)匀染剂的作用在于封锁末端氨基，从而控制始染，通过缓染作用达到匀染目的。由于试验所选染料本身对锦纶6的亲和力较小，织物的前处理也较彻底，匀染剂的加人阻止了染料在纤维上的吸附，使K／S值降

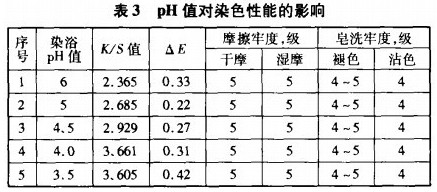

由表3可知，用弱酸性染料染锦纶6织物时，染浴pH值对染色效果的影响很大，pH值偏高，染料难以上染，得色浅；pH值偏低，得色深，但容易引起染色不均当pH值为4时，染色织物的K／S值、匀染性及各项牢度都好。所以，为了获得良好的染色效果，必须合理控制染浴的pH值。

2．4壳聚糖处理对弱酸性染料染色性能的影响

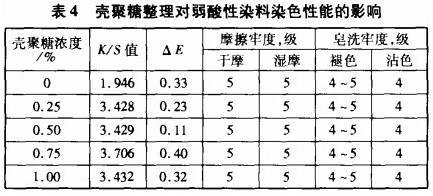

　　将锦纶6织物先用壳聚糖预处理，然后再用弱酸性红E—BNL进行染色，测试其K／S值、△E，并且评定摩擦牢度和皂洗牢度。结果见表4。
　　由表4可知：

(1)壳聚糖处理对弱酸性染料染锦纶具有明显的增深作用，经壳聚糖处理的织物的K／S值比未处理织物增加了约9O％，即K／S值由1．946增加到3．706；干、湿摩擦牢度都达到5级；皂洗牢度原样褪色达4～5级，白布沾色4级。
　　(2)随壳聚糖浓度的增加，染色深度K／S值先增加后降低。当壳聚糖浓度为0．75％时，K／S值最大；浓度大于0．75％时，K／S值反而下降。这是因为壳聚糖浓度过高时，溶液粘度很大，阻碍了染料向纤维内部迁移，从而造成染色深度K／S值下降。因此，壳聚糖处理浓度以0．75％为佳。

3结论
　　3．1用弱酸性染料染锦纶6织物时，染浴的pH值对染色效果的影响在诸因素中最为显著。pH值高，染料难以上染，得色浅；pH值低，得色深，但容易引起染色不匀。所以，为了获得良好的染色效果，必须合理控制染浴的pH值。当pH值为4时，染色织物的K／S值、匀染性及各项染色牢度都好。
　　3．2壳聚糖处理对弱酸性染料染锦纶具
