转杯纱单强CV值影响因素分析

熊伟李荣张治

(新疆尉犁棉麻纺织厂)(新疆罗布淖尔纺织集团)(新疆大学)

摘要：分析了不同用途转杯纱的单强cV值指标；原料配比、纱号与单纱cV值的关系；转杯纺纱机分梳辊、纺杯等关键工艺部件对单强CV值的影响。单强CV值与条干CV值、粗节、细节、纱疵密切相关，是衡量转杯纱质量的重要指标；生产中应从工艺、设备方面改善转杯纱内外在质量，降低单强CV值。

关键词：转杯纺纱；强力不匀率；配棉；号数；速度；条干

转杯纺棉纱质量的重要物理指标是条干cV、细节、粗节和棉结杂质。转杯纺纱生产厂家一般不把单强、单强CV值作为重要指标来判定转杯纺棉纱质量的优劣。其实单强CV值的高低直接影响到成纱质量的条干CV、细节、粗节的高低，转杯纺纺纱断头和纺纱效率的高低，整经、浆纱、织造断头的多少及织机效率的高低、染色吸色的深浅程度。所以，研究转杯纱单强CV，把它作为衡量转杯纱质量的重要指标，对提高和改进整个转杯纺纱的质量是积极的。

转杯纺纱的内外捻度不匀是改变单强CV不可忽视的因素。每天每班测试转杯纱的捻度，应多抽样、多测试、多分析、多查找原因，保证转杯纺单强CV值在一定范围之内，是防止转杯纺纱质量波动的关键。由于转杯纺工艺流程较短，纺纱用原料较差，纺制号数相对环锭纺要大，相对运动速度较高，而且在分梳辊和纺杯作用下是封闭式纺纱，产生疵点不容易被发现，容易导致锭与锭之间的疵点差异较大，单强CV值差异较大，经常检查纺杯、传动部件、分梳辊，保证其清洁、光洁，速度一致，是降低转杯纱单强CV值重要的一面。同时，单强CV值还受阻捻头的光洁程度、捻合的快慢和纺纱通道光洁度的影响。随着转杯纺所纺号数的变化，转杯纺的混配棉、工艺参数、设备状况均在改变，转杯纱的单强CV值也在不断地发生变化，研究纺纱号数、配棉、工艺参数、设备状况是

改善和降低单强CV值的另一个重要方面。

1不同用途转杯纱单强CV值指标

长期以来，人们均把转杯纱作为一种垃圾纱来对待，其实这种观念是不切实际的，应根据织物的要求来确定转杯纱的质量水平。作包皮布的转杯纱，我们对它的各项物理指标包括单强CV值在内均相对较宽松；作牛仔用的转杯纱其单强CV值和各项物理指标比作包皮布的转杯纱要求高一个档次；但作为针织用纱的转杯纱，无论是单强CV值，还是主要物理指标，均应按最好档次的质量水平要求。如果单强CV值变异较大，可能是由长粗节、长细节产生的，也可能是弱捻纱产生的，还有可能是条干CV值变异引起的。这样就会导致针织物染色不匀，出现横档。因此，制定不同用途转杯纱的单强CV值指标，是保证转杯纱满足织物要求、合理混配棉、操作管理、设备管理、工艺参数不可缺少的质量指标。

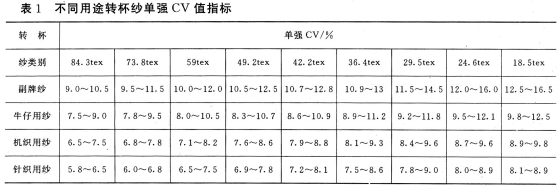

根据我们长期纺副牌转杯纱、牛仔用纱、机织用纱、针织用纱的生产实践，各种转杯纺纱的主要物理指标单强CV值见表1。

表1数据反映，同种纱号单强CV值随着用纱质量的提高，单强CV值减小，相对地各成纱的强度的稳定性提高，条干CV、细节、粗节减少，断裂伸长率增加，断裂伸长CV减小，织机的断头率由20根/h减少到3根/h，织机的运转效率提高10％～20％。针织用纱的单强CV值要比副牌用纱小3～8个百分点。同类不同品种的转杯纺纱，随着棉纱号数的减小，单强CV值增加，相应地转杯纺纱机的速度降低，机械接头的失误率提高，接头成功率降低，捻度不匀率增加，锭与锭之间的差异(条干CV)增大，细节、粗节增多，转杯纺纱疵数量增加。因此，控制转杯纺纱单强CV的大小，一定程度上就控制了转杯纺纱质量的优劣。

2混配棉的质量与转杯纱单强CV值的关系

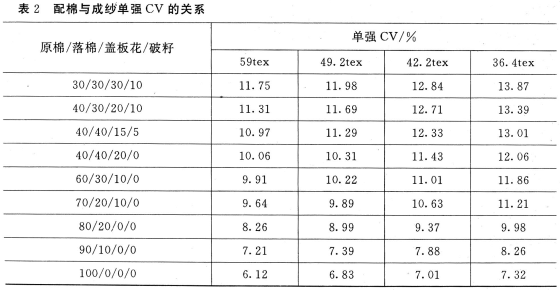

为了进一步探讨单强cV值与一些原料、设备、工艺的联系，首先我们改变转杯纺的原料成分来纺59tex、49.2tex、42.2tex、36.

4tex转杯纱，各种配棉成分的成纱单强CV值见表2。

试验结果表明：随着原棉用量的增加，破籽、盖板花、落棉用量的减少，特别是破籽、盖板花用量的减少，转杯纺纱机速度提高，生产效率增加，断头率减少，接头成功率增加。测试其纱线质量，捻度不匀率降低，条干CV值、细节、粗节、棉结杂质降低，单强CV值降低也十分明显。所以，单强CV值的高低，受配棉整齐度、长度、短绒率的影响，配棉成分的整齐度越差、短绒率越高、平均长度越短、含杂率越高，所纺成的转杯纱单强CV值越高，纺纱过程中的断头率越高。破籽、盖板花对单强CV值的影响最大，是因为破籽短纤维含量高、杂质多，在纺纱过程中杂质不易清除，增加断头和成纱杂质，短纤维不易凝集，恶化条干CV、细节、粗节；而盖板花由于索丝含量、带纤维的籽屑较多，纺纱过程中不易开松，易在成纱时影响条干CV、细节、粗节增加，从而导致转杯纺纱的单强CV值增加。

3改善转杯纱的条干CV、细节、粗节是改善单强CV值的基础

转杯纱的条干CV、细节、粗节在生产过程中受混配棉的影响，也受开松、并合、罗拉隔距的影响，同时还受胶辊性能、分梳辊锋利度、纺杯大小和光洁度、条子清洁度、阻捻头形状、纺杯沟槽形式的影响。然而，工艺配置也是影响CV、细节、粗节的一个方面，轻定量、小牵伸、短流程、合理的配棉成分、正确的操作管理。正常的保全保养周期是改善条干CV、细节、粗节的关键，同时也改善了单强CV值。当转杯纱的条干CV值降低1个百分点，细节、粗节减少10％～209/6时，相应地转杯纱的单强CV值也降低0.4～2.5个百分点。一般粗号纱条干CV值降低1个百分点，细节、粗节减少10％～20％时，其单强CV值降低的幅度也大于1个百分点。相应地细号纱单强CV则只能降低1个百分点以内。根据不同的转杯纱号数，降低条干CV、细节、粗节的幅度则不同，如细号纱条干CV、细节、粗节改善的幅度相对

比粗号纱的幅度大，则对转杯纱单强CV相对降低有利，可以防止长粗、长细的产生，尤其是特长粗节和细节的减少，是对技杯纱单强Cv值稳定性的根本保证。短粗、短细纱疵对单强CV值的影响要比长粗、长细对单强CV值的影响小得多，尤其是锭问单强CV值受长粗、长细的影响比锭内单强CV值更大，与环锭纱的单强cv值管内不匀和管间不匀类属同一原理。因此，减少锭差也是降低条干CV、细节、粗节的一种方法，对单强CV值的进一步降低具有明显效果。

4分梳辊物理参数对转杯纱单强CV值的影响

由于分梳辊的齿条在长时间的运动过程中齿尖易磨灭产生秃尖，这样在锯齿的工作面形成一个缺口，纤维束在运动过程易被缺口钩住，产生堵塞分梳辊针尖缝隙现象，纺杯内积花严重，导致粗节增加，断头率升高，转杯纱CV值升高，因此防止分梳辊齿尖磨损是减少粗节和单强CV值的一方面。另外，随着分梳速度的提高，条干CV、棉结、粗节和断头率明显改善，单强CV值也随之改善，一般来说，为了保证单强CV、条干CV值、粗节、棉结的稳定，随着转杯纺纱机运转时间的增加，分梳辊运转时间的加长，分梳辊的速度应进一步提高，这样才有利于转杯纺纱疵数量的减少，单强CV值的稳定。一般新的转杯纺纱机在刚开始生产时，分梳辊速度在一年以内用7000r/min，其后一至三年内分梳辊速度用8000r/min-8500r/min，三年至五年内分梳辊速度用9000r/min-10000r/min，保证单强CV值和纱疵、条干CV值、粗节的长时间稳定。

5纺杯的物理参数与转杯纱单强CV值的关系

在低速运转的条件下，大直径纺杯的成纱质量较小直径纺杯的质量优越，因为大直径纺杯运转操作方便，便于纤维的凝集，纤维在纺杯内凝集的时间增加，纺杯的磨损降低，纺纱的断头率下降。在纺纱过程中，纤维纺杯内的并合作用加强，短纤维伸直、平行结合时间增加，条干CV、粗节、单强CV值降低、成纱

的纱疵数减少。其二，纺杯的凝棉槽摩擦因数也是影响成纱不匀率、单强CV值和断头率不可忽视的因素。粗糙的凝棉槽纺纱，摩擦因数增加，弯钩纤维增加，成纱的强力及单强CV值恶化，因此凝棉槽的光滑，是阻止单强cV值恶化的关键因素之一。另外，纺杯速度提高，转杯纱质量有下降趋势，断头率明显增加，随着纺杯速度的提高，条子喂入速度加快，纤维束数量增加，开松程度较低，分梳辊容易卡花、堵花。如不提高分梳辊速度，这一现象就难以解决，如分梳辊速度提高，纤维又受损伤，纺纱器内纤维所受气流速度增加，分梳区域内和凝棉区域内纤维束数量增加，棉结、NT-、条干CV升高，单强CV值升高；如果速度过低，纤维在纺杯内离心力降低，凝集作用降低，同样单强CV值、条干CV值恶化，粗节增加。因此，合理的纺杯直径、凝棉槽的摩擦因数、纺杯速度是改善单强CV、条干CV值，减少转杯纺纱疵的必要条件之一。

6其他因素与转杯纱单强CV值的关系

并条的条干CV值直接影响转杯纱单强CV值，并条条干cV值增加，转杯纱单强CV值增加，并条重量不匀率变化也是影响转杯纱单强CV值的一方面。长片段不匀对转杯纱单强CV值的影响不明显，因为通过转杯纺纱机大倍数的牵伸，强力测试无法将整段纱线间断测试，难以将它对单强CV值的影响表现出来；短片断不匀对转杯纱单强CV值的影响十分明显，短片断重量不匀增加，转杯纱单强CV值增加，改善并条条子的重量不匀对改善转杯纱单强CV值有益；此外，并条条子的光洁度、平行伸直度差，转杯纱单强CV值恶化。

转杯纺纱机条子喂入喇叭口对转杯纱单强CV值也有较小的影响。当棉条通过喇叭口后，其喇叭口截面上的纤维束密度增加，棉条与喇叭口内壁的摩擦力增加，该摩擦力阻止棉条的运动，而且这种阻力是随机分布的，它将恶化棉条的均匀度。长时间使用的喇叭口内壁棉蜡等污浊物附于其上，导致喇叭口的不光滑，使棉条的均匀度变差，纤维弯钩增加，从而

使转杯纱条干CV变差，纱线毛羽增加，单强CV值增加。所以经常清洁喇叭口，保持喇叭口的光滑，可以阻止单强CV的恶化。

加强凝棉槽中须条在剥离点处的纤维与回转端的连结，是降低转杯纺断头的关键，假捻盘在无槽的情况下，摩擦力较小，单强CV值也较小，如果假捻盘有槽，摩擦力加大，可防止加捻时捻度损失，但转杯纺断头数增加，转杯纱较毛，条干CV值变差，单强CV值恶化，所以假捻盘光滑对转杯纺纱减少毛羽及纱疵有一定价值。

7结语

7.1转杯纱单强CV值的变化是衡量转杯纱条干CV值、细节、粗节、纱疵变化的要素之一，单强CV升高，转杯纱质量恶化。反之，转杯纱质量改善。

7.2对棉纱的最终用途而言，一般是按副牌纱——牛仔用纱——机织用纱——针织用纱的顺序，转杯纱的单强CV值依次降低。

7.3混配棉成分中，随着破籽、盖板花含量的减少，转杯纱单强CV值降低极为明显，同时棉花在混配棉中百分含量的增加，也是单强CV值降低的因素之一。

7.4随着转杯纱条干CV的改善，细节、粗节的降低，十万米纱疵数量的减少，尤其是长粗、长细的减少，转杯纱单强CV值也随之改善，而且成纱质量提同，捻度不匀也降低。

7.5转杯纺纱机分梳辊、纺杯物理参数的变化，是转杯纺成纱质量变化的关键，同时也是转杯纱条干CV、强力CV、纱疵变化的关键。

7.6并条条子的条干CV、重量不匀率、转杯纺输入条子喇叭口及假捻盘的光滑程度等都是影响转杯纱单强CV值的因素。

参考文献

[1]熊伟.缩短转杯纺工艺流程的生产实践.棉纺织技术，1999；27(2)：37.

[2]张百祥.转杯纺纺杯速度的讨论.棉纺织技术，2001；29(1)：8.
