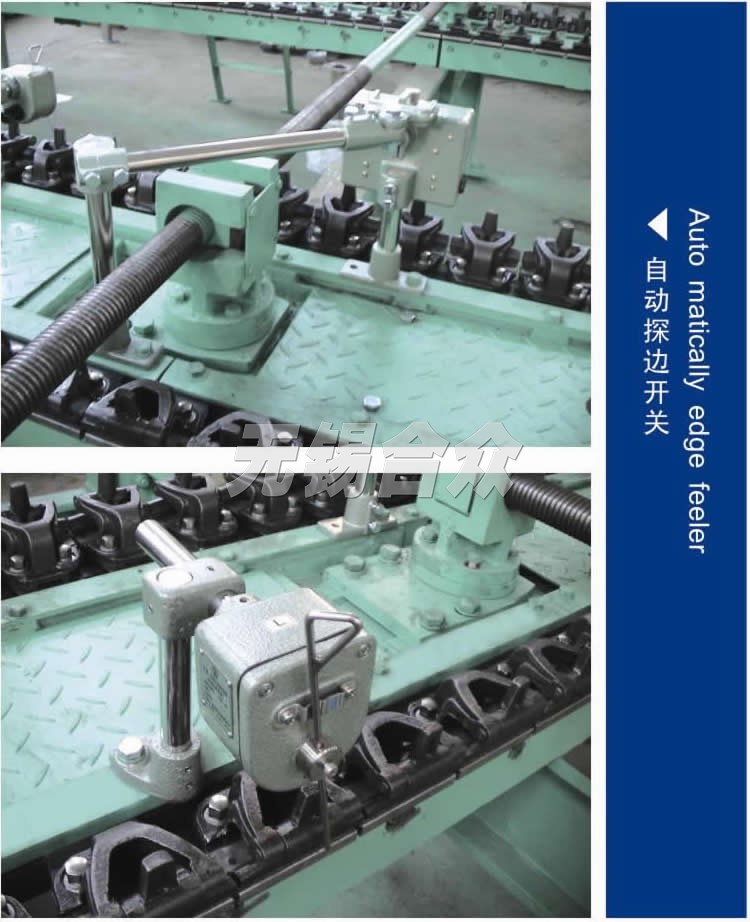

探边

ZG-10型红外探边仪被广泛应用于纺织印染工业中，是热定型机、拉幅机及涂层机中控制布边位置的关键装置。织物在进入热定型机、拉幅机及涂层机时，其两侧的布边必须正确地纳入针板或布夹上。红外探边仪能带动链轨自动跟踪不断变化的布边，保持针板或布夹极其精确地扎往布边。
　　ZG-10型红外探边仪是一种当今最新方案的探边装置，使用进口变频器驱动变频电机，执行机构减速器采用了摆线针轮机构，红外传感器采用全密封一体化结构；整套系统的关键零部件或电子元器件均采用优质进口产品，配置科学合理，性能优异，可靠性高，寿命长，维护保养极其简单；可同各种型号的进口及国产定型机配套，还可对老型号定型机、拉幅机、涂层机进行技术改造配用。

传感器
工作方式：无接触红外数字式
比例输出有效行程：±6MM
工作电源：±12V
输出电压：-8V-0-±8V

驱动器
电机：三相变频电机
额定功率：550W
减速机工作方式：摆线针轮

控制器
工作电源：三相380V
额定输出：2.8KW 3.7A
进口变频器

主要技术指标
位置精度：不大于±1MM；
最高跟踪速度：180/S
驱动力：不小于3500N
线速度0-120米/分
