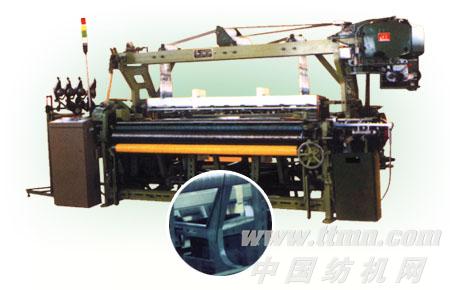

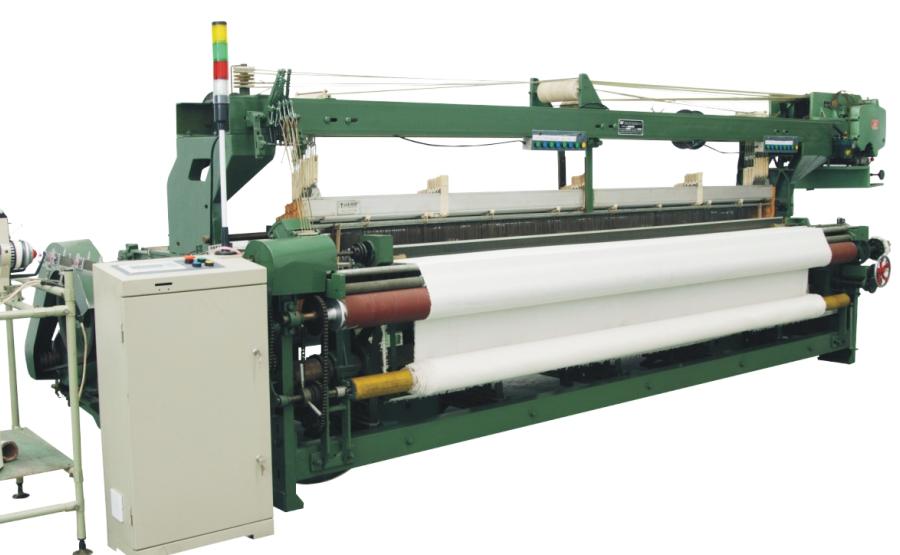

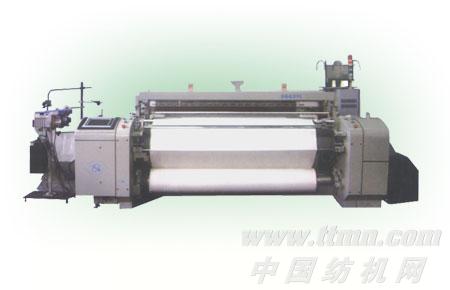

SGA747型剑杆织机

结构特点：
1、开口装置：采用GT221型多臂开口机构，保证综框运动平稳，且有利于织物的品种变换；
2、选色纬停装置：可混纬或四、六色选纬，纬停采用压电传感器，断纬或缺纬时，感应灵敏，停车迅速；
3、引纬装置：电子储纬，四色（六色）自由引纬。纬纱经储纬器、张力夹片、纬纱检测器、选色杆后，被送纬剑夹持引入梭口，在180°时完成交接，由接纬剑带出梭口后释放；
4、打纬装置：四连杆机构打纬，72T/36T齿轮传动弯轴，牵手栓带动筘座运动完成打纬；
5、送经装置：外侧立式积极送经装置，传动精度高，能保证织造过程中经纱张力的恒定，纬密范围大。因传动零件均在机外，故安装、维修方便。
6、卷取装置：积极间隙式卷取，由安装在筘座脚上的摆座带动连杆、撑牙，再经蜗轮蜗杆带动刺辊实现卷取；

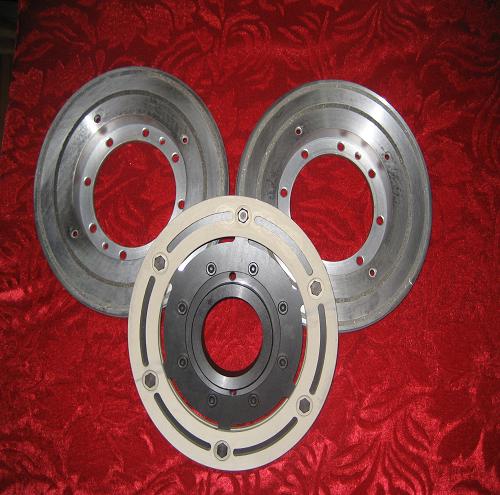

7、传动装置：本机启、制动采用电磁离合器、制动器，可按织造需要任意调节织机的停车位置，具有传动准确、平稳、噪音低等特点；
8、机架：本机在原有基础上可增加中墙板一块，使整机更加稳固，品种适用性更强；
9、储纬器架形式：本机可分外置式和内置式，选用内置式储纬器架形式，可减少占地。

技术参数：
1、筘幅：1800～4000；
2、车速：210～110转/分；
3、经轴盘片直径：550、600；
4、最大卷布直径：400；
5、最大综框页数：16页(4色)、14(6色)；
6、电机功率：1.5KW；
7、适用纱支：9.5tex-83tex；
8、纬密范围：70-400根/10cm。
