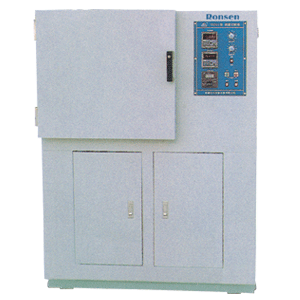

RH热老化试验箱

一. 用途
　　本设备用于试验产品在热空气的环境下模拟运行,以评估该产品工作品质.

二. 设备型号及规格
　　设备型号:RLH-150 (225,408,800,010等)
　　设备规格:500×500×600=150L

三. 设备工作原理﹑结构及材质
　　1. 工作原理
　　　本设备采用平衡调温法（BTC）,既在系统在连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。
　　2.设备结构
　　　(1) 试验箱箱体为整体结构形式，换气加热系统位于箱体后下部，控制系统位于试验箱的右侧面。
　　　(2)工作室左右端的风道夹层内，分布加热器、风叶等装置,试验箱为单开门，采用编织石棉条密封。
　　　(3)箱门上设有观察窗.
　　　(4)试验工装夹具按装在圆型转盘上合适的位置.
　　3.设备材质.
　　　(1)工作室内壁采用SUS304不锈钢板加工成型.
　　　(2)外壳采用优质冷轧板加工成型，表面静电喷粉处理。
　　　(3)保温隔热层采用超细保温棉.
　　　(4) 采用数显温度控制器,对箱内所需温湿度进行检测和控制，加热执行元件采用SSR固态继电器。
　　　(5)不锈钢翅电加热器
　　　(6) 专用电机、轴流风扇

四. 技术参数
　　1.设备电压: 220V
　　2.工作室温度范围：RT+10℃～200℃ (300℃)
　　3.温度波动度：±0.5℃
　　4.温度均匀度: ±2.0℃
　　5.温度偏差: ±2.0℃
　　6.换气量:8～20次/小时,8～100次/小时(装有换气量调整标识)

五. 设备配制及结构特点
　　1.空气循环装置：内置循环风道及长轴通风机进行有效的热交换，达到实现温度变化之目的，热空气水平流动循环，改善试验箱的温度均匀性,通过出风口可调风栓的调节及强制换风，从而调节换气量.
　　2.采用数显温度控制器,控制精度高,可靠性能好, 显示分辨率0.1℃,控制模式为恒定温度试验.
　　3. 圆型转盘试样架,可悬挂标准和非标准试样.
　　4.安全保护措施:
　　　(1)工作室超温保护,风机过流保护
　　　(2)电源缺相、加热器漏电保护

六.保质期和技术服务
　　1.整机为1年的保修服务，终身服务。在保修期内出现各类故障卖方及时免费维修服务，对非人为造成的各类零件损坏，及时免费更换。（保修期外维修收取工本费用）,提供设备的电气原理图、易耗件明细表、操作维护手册等技术资料，并提供主要外购配套件的技术资料。
　　2.为买方培训设备操作、维护人员，使其完全掌握设备的操作技能和一般性的维修、保养技能。
