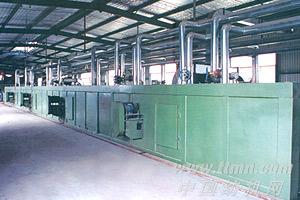

拉幅定形机

用途：本机适用克重为70-350g/m2的棉、涤棉及其化纤混纺织物的拉幅烘燥与热定形。特点：进布采用气动红外对中装置。布边控制采用红外探边控制器传动系统采用交流变频调速，上、下超喂、毛刷轮、出布采用同步电机与主传动的变频专用电机同步运行。控制系统采用全数字式，变频器、PLC、触摸屏、显示器采用数字通信方式进行控制。循环风机采用交流变频调速，电机与风机直联。每节烘房温度单独自动控制，采用进口温度控制器与精密电控阀进行控制。链条、针铗与钢板导轨系统采用新材料、新结构，在高温高速状态下工作时不需添加润滑油。链条采用气缸自动张紧。进布处采用桥架显示及操作，电视监视出布状况。出布经冷风及冷水辊冷却，效果良好。隔热门、板均采用硅橡胶等耐高温材料密封，烘房密封效果好本机可选配光电整纬装置、定形时间控制器，并可与轧车组成浸轧定形联合机。电气采用先进的全数字通信系统，对传动和温度进行控制、监视。在触摸屏上可实现故障报警及显示，并在存储多种工艺参数以供用户进行科学的工艺操作。本机采用针铗、布铗、针布两用铗。针、布铗在导轨石墨垫条上平滑运行。无织物污染。使用寿命长。主传动采用交流变频控制，同步调速性能好，精度高，运行平稳可靠。上布采用平板剥边装置，剥边效果好自动探边装置采用国产红外探边或进口E+L型红外探边，动作灵活可靠，使织物始终上针或上铗。喷风管采用动孔喷嘴型式，上、下风速比例可调节，喷风管可单独拉出烘房进行清扫和维修。设备流程：进布架→对中装置→下超喂→机械整纬→螺纹扩幅→上超喂→剥边→红外探边→毛刷上针→烘干定形→冷却→出布技术参数：公称宽度（W）mm：1800、2000、2200调幅范围：700~（W-200）车别：左手或右手设计车速：15~100m/min超喂量：-10%~+30%夹布方式：针铗、布铗、针布两用铗出布方式：摆式、卷装、摆布两用热源：载热油、煤气、电烘房节数：5~9节（第节3m）烘房温度：120℃~220℃外形尺寸L×B×H（mm）：（12460+3000×n）×（W+3350）×3800装机容量：（45+15×n）KW（不含电加热功率）n为烘房节数重量：33t（6节烘房）
