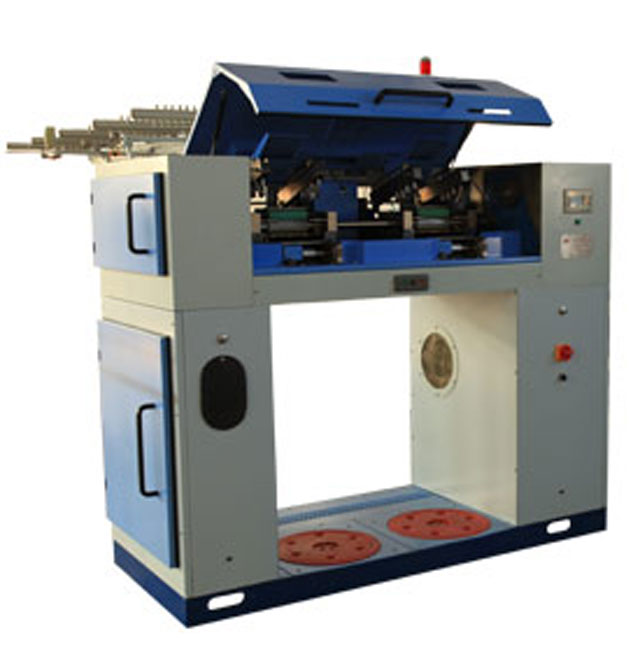

FA306型并条机

该机是吸收了国内外同类产品的先进技术并结合国内棉纺工艺特点设计的新一代调整并条机，采用三上三下压力棒曲线牵伸机构，适用于22-76mm的棉、棉型化纤及中长纤维的纯纺与混 纺，板棉棉条经过本机的并合与牵伸，提高了棉条的均匀度及纤维的伸直度、平行度，并使不同品质的纤维在棉条中的混合更趋均匀，各纺纱品种末并条干均达到较高水平。传动采用全封闭油浴齿轮箱，重量变换齿轮装于车头箱内，摇动手柄即可调整牵伸倍数，方便可靠。电气采用PLC机控制，全部控制程序固化，控制系统可靠，设有多种自停功能及信号显示，确保机器高速优质的进行生产。另可选用变频调速电机，操作更方便。配有稳定可靠的自动换筒装置，大大降低了劳动强度。

      传动采用全封闭油浴式齿轮箱平皮带传动，能缓和启动和刹车的冲击，主电机采用双速电机，启动时由低速自动变为高速运转，启动平稳，采用电容制动，减少冲击，能消除由开关车造成的粗细节，对条干均匀有利。车头传动齿轮箱内设有总牵伸变换齿轮，采用手摇式排挡变换齿轮结构，调整牵伸倍数，冠牙和轻重牙齿轮全部封闭于油浴齿轮箱中，适于高速。箱体内有两组轮系用以实现变速传动，用以调整出条重量偏差。在箱体外侧设置两个摇柄和记数盘，旋转摇柄带动记数盘转动，显示箱体内两组齿轮的实际啮合情况，改变了传统拆装轻重齿轮，调整棉条重量偏差的方式，简化了操作，减少了机下变换齿轮的数量。箱体外侧还有固定中心距的一对阶段牙齿轮，另有6对阶段牙齿轮做大幅度调整总牵伸倍数用，可使总牵伸倍数达到4.013-13.556倍，满足纺纱工艺需要。

      采用三上三下压力棒加导向上罗拉牵伸形式，棉条先经后区牵伸，然后进入主牵伸区，压力棒在主牵伸区内起加强控制浮游纤维的作用，从而有利于提高牵伸质量，牵伸下罗拉均有螺纹形沟槽，采用进口意大利轧齿机加工，精度高，使之转动平稳，有利于对纤维的控制。牵伸下罗拉采用滚针轴承，运转平衡并装有油嘴，润滑方便。采用高刚性摇架，弹簧选料合理，精心制造，加压可靠，寿命长，压力不无原则调节。
      前压辊采用杠杆结构，固定端采用球面轴承，弹簧加压，结构简单，缠压辊 及断条采用微动开关自停。堵斜管采用光电自停，灵敏度可调节。
      上圈条盘采用空间曲线斜管，对调整转动的盘状部件增强刚性并化，部件组装后进行动平衡校正，适应高速，成形良好。曲线斜管采用进口液体挤压抛磨机处理，达到内孔光洁顺畅。圈条盘采用悬挂式结构，使用超轻型滚动轴承和标准同步带。下圈条传动通过两级V带轮传到地轴，通过变换V带轮满足各种直径条筒的成型需要。
      真空吸尘由电机、风翼轮、棉箱、风道等组成。上吸风通道由车面后部风道，通过车尾齿轮箱后部风道，拐入上横梁风道，直通上部清洁罩的两个吸风口，下吸风在车面后部，风道上方直开两处吸风口。
      上清洁采用回转绒布揩拭上罗拉，绒布上的花衣经清洁梳集拢后上吸风口吸入棉箱，下清洁为单皮圈往复摆动揩拭罗拉，花衣经下吸风口吸入棉箱，有效的除去棉条中的杂尘，风道布局合理，风力适当，任何杂尘飞絮的产生和积聚处都可有效清理。
      导条机械采用高架积极顺向喂入，由传动轴通过同步带及锥齿轮传动导条架传动轴，再通过螺旋齿轮传动各个导条罗拉，棉条经同导条罗拉积极，借助分条器将棉条在导条罗拉上排列成行，导条架上装有五组光电自停探测头，断头灵敏可靠。这种导条架结构合理，操作方便，减少了意外牵伸，不积飞花，有利于提高棉条质量。
      电气采用PLC机控制，全部控制程序固化，控制系统可靠，控制程序使机器能实现寸行、启动、停止、手动换筒等操作，能实现低速起动-高速运行-潢筒停车-自动定向-自动换筒-自动开车的自动循环。还具有多种自停功能及信号显示，安全可靠，操作方便，确保机器高速优质进行生产。可选用变频调速升降平稳，调速方便。
显示设定单元可进行班次、定长的设定，显示当前班次、各班产量、总产量、速度等内容，还设有故障显示功能，利于迅速排除故障，提高机器运转率。 主要技术参数

适纺纤维品种:纯棉、棉型化纤及中长纤维的纯纺和混纺
适纺纤维长度（mm）    22～76
机械速度（m/min）      200～600
眼数:          2
喂入型式 :     高架顺向积极喂入
牵伸型式 :    三上三下压力棒加导向上罗拉曲线牵伸
总牵伸倍数:   4.107～13.59
罗拉直径 :    上罗拉     Φ35 Φ40 Φ35 Φ35
                  下罗拉     Φ45 Φ35 Φ35
                  压力棒Φ12
加压型式:     摇架弹簧加压
换筒型式 :    单独电机带动链条推杆，推出满筒同时喂入空筒(选择)
上下清洁:   上清洁采用回转绒布揩拭上罗拉
                下清洁采用单皮圈往复摆动揩拭罗拉，花衣经吸风口吸入棉箱
制动:         采用电解电容刹车、制动电机
传动方式:   高速齿轮油浴　闭式传动
主机外型尺寸：2060mm(长) 800mm(宽)  1795mm(高)
重量：约2000kg(净重)
