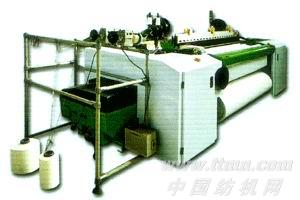

GA788型剑杆织机

主要规格及技术特征： 公称筘幅（cm)190、210、230、260、280、320、360、380；
车速：（r/min)；
适织织物：纱支范围NM2到D15，纬密30-800根/10CM；
入纬率(m/min)750-1064；
装机容量：4.6KW
主电机4KW
其中移综电机0.3KW
吸尘电机0.3KW
储纬器电机容量0.12KW,最多8个
布卷最大直径（毫米）￠550;
织轴盘片直径（毫米）￠800；
特殊要求可配￠940

用途： 是一种新型无梭织机,该机性能优良,结构紧凑,操作方便,更换织物,调整容易。自动化程度高，适用范围广，适合织造棉、毛、丝、麻各种天然纤维及各种化学纤维的轻、中、重磅织物。适织纱支范围从NM2到D15，可织单幅、双幅或多幅织物，特别适合于宽幅色织，可多达八色纬，自动选纬。
特点： 开口机构:采用积极式电子多臂装置,或机械纹板多臂装置,安装形式为下置式.最多可容纳20片综框.也可配置积极式踏盘装置,提花装置。
引纬传动方式：共轭凸轮积极传动，剑带动程可调，中央交接。
纬纱供给：使用独立的定鼓式电子储纬器，实现纬纱筒子的连续退绕。
自动寻纬方式：有自动寻纬功能和防纬档功能，多臂机自动倒转，圈数根据需要调定。
纬纱选色：电子选色装置，最多可选八色。
断纬自停方式：压电陶瓷传感电子式。
打纬机构：共轭凸轮积极传动，并控制摆轴打纬，采用分离式筘座。
送经机构：复式送经调节系统，织轴直径控测辊及张力辊系统共同作用于送经无级变速器，保持经纱张力恒定。两个织轴通过送经差微装置，保持张力一致。
断经自停方式：电气触发式。
卷取机构：积极式连续卷取，装有纬密调节器。
织边装置：具有纱罗绞边装置，可配备折入边及热熔边装置。
润滑：主要传动轮系采用油浴润滑，摆轴轴承采用黄油泵定期强迫润滑，无油浴润滑部位采用密封轴承。
电气控制系统：采用单片机控制，显示屏显示各种功能，总产量、班产量、电子多臂程序和电子选纬程序、运行速度等，设有定位停车、自动寻纬、断经断纬指示灯显示，设有IC卡接口，可储存16个不同品种的织物组织程序，可保存十年不会丢失。
