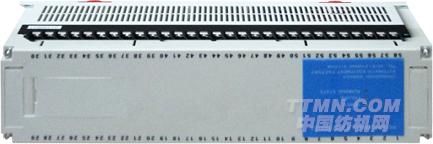

宏大PID-B模拟式同步控制器

----常州市宏大电气有限公司

2012年05月08日　　来源：中国纺机网编辑部

一概述
PID—B 模拟式同步控制器适用于各种交、直流多单元同步协调传动场合，具备多种控制功能。采用“位置跟随控制”理论设计，使系统单元之间的同步协调能力达到最佳状态。

二主要特点
•升、降时间分别可调，紧急停车、正常停车分别控制，正常停车的下限速度可设定，只有在转速低于设定值后，控制器控制电机停止。紧急停车时，即时封锁所有输出。
•每台同步控制器，内部有四个独立的同步控制单元，可同时控制五台电机同步运行（主令一台，从动四台）。
•抗干扰能力特别强，可以克服各种载波频率的干扰，对外电路的布线无特别的要求。
•具有启停控制接入端，当此端子闭合时，本控制器允许输出，继电器J1动作。系统没有启动之前，各单元输出为零。
•具有外部故障连锁输入端，当此端子闭合时，控制器认为外部故障，继电器J2动作，将系统停车，各单元输出为零。
•具有故障复位接入端，系统外部故障或控制器本身故障，只要将此端子开路或切断控制器工作电源，故障继电器J2复位。

三技术参数
•电源电压：220VAC±15%
•额定输入电压：0-10VDC 10mA
•输出电压：0-10VDC/路
•输出电流：1max=10mA/路
•同步传感器阻值：3KΩ-5KΩ
•升速时间：2-30s可调
•降速时间：2-30s可调
•继电器触点容量：1A 250V

四工作环境
•环境温度：-10℃ - +45℃
•相对湿度：≤90%（无露凝）
•室内无导电粉尘
•海拔：＜1000米

五端子功能
•端子57、58接通220VAC电源，电源指示灯“LED1&r

dquo;亮
•接通48、49“启动”端，J1吸合，运行指示灯“LED2”亮，否则输出端无输出信号
•加给定信号于37、38端，经延时36与41端短接处有电压输出，此输出电压可作为主令单元的给定
•1#同步传感器接入12、13、14端，屏蔽层接10端。输出由34、33端输出，作为1#从动单元的给定
•2#同步传感器接入17、18、19端，屏蔽层接15端。输出由35、33端输出，作为2#从动单元的给定
•3#同步传感器接入22、23、24端，屏蔽层接20端。输出由30、32端输出，作为3#从动单元的给定
•4#同步传感器接入27、28、29端，屏蔽层接25端。输出由31、32端输出，作为4#从动单元的给定
•46、47端为外部故障信号输入端，当有故障信号输入时，继电器J2动作，触点可控制外电路，故障指示灯“LED3”亮，并立即封锁所有输出信号。当外部故障排除后需“复位”（即使44、45端开路），则J2复位，输出封锁解除
•同步控制器的4路输出相互之间完全独立，如有一路损坏一般不会影响其它3路的工作

六调整说明
打开控制器面板上的调整窗口可进行调整，各电位器功能如下：
•VR1升速时间整定逆时针方向调节，时间增加；
•VR2降速时间整定逆时针方向调节，时间增加；
•VR3软停车设定；
•VR4为1#输出上限参数整定电位器，顺时针方向调节，输出电压增大；
•VR5为1#输出下限参数整定电位器，逆时针方向调节，输出电压减小；
•VR6为2#输出上限参数整定电位器，顺时针方向调节，输出电压增大；
•VR7为2#输出下限参数整定电位器，逆时

针方向调节，输出电压减小；
•VR8为3#输出上限参数整定电位器，顺时针方向调节，输出电压增大；
•VR9为3#输出下限参数整定电位器，逆时针方向调节，输出电压减小；
•VR10为4#输出上限参数整定电位器，顺时针方向调节，输出电压增大；
•VR11为4#输出下限参数整定电位器，逆时针方向调节，输出电压减小；
