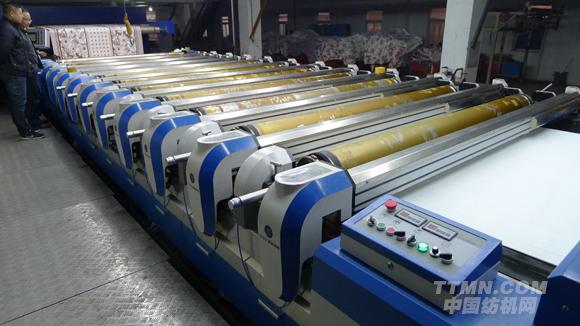

德高机电展品预览——DGE3080型磁台式圆网印花机

1 概述

DGE3080型特宽幅磁棒式园网印花机。该机主要用于天然纤维、化学纤维及混纺的梭织物或针织物的印花。公司在浙江、江苏、广东、山东、越南、印度等地区和国家建立了办事处和技术服务中心，产品销售遍布全国，并远销巴基斯坦、越南、土耳其、埃及、印尼等国。

1.1 总纲

1.1.1 导言

本方案书是对参展DRM240-12型磁台式圆网印花机总体规格的描述。

1.1.2 十大特点

1）高性能伺服电机、小模数宽齿齿轮独立传动，高精度的印花效果；

2）全数字操作显示模式；

3）数字显示的网架高度调整装置，更适应各种厚度织物高品质印花；

4）网架能以网梁为轴心翻转，便于印花单元和磁台摩擦片的清理维护；

5）气动调整的三点精确定位装置，网头定位牢靠稳定；

6）防护等级国际领先，保障设备在恶劣的环境下，持久耐用；

7）高强度结构圆网机架，运行稳定，工艺车速提高20% ；

8）德国技术印花磁台,具有高强度和高热稳定性，颜色均匀和对花稳定；

9）浊净分离高效节水双毛刷棍水洗装置，清洗效果好，维护方便；

10）高效节能四层循环热风烘房，独特的风压均匀隔离板，烘燥均匀防卷边。

1.1.3 现场条件

供电电源： AC 3-380V±10﹪，50Hz

压缩空气： 0.6～0.8MPa

2 机械设备概况

2.1 主要技术规格及参数

最大公称幅宽： 2400mm

印花套色数 12套

印花花位： 640mm、820mm、914mm、1018mm（出厂标准配置为640 mm）

对花执行精度： ±0.1mm

工艺车速： 5m/min ～ 90m/min

机械车速： 3 m/min ～ 100m/min

刮印方式： 磁棒印花式

传动方式： 印花单元由伺服电机直接驱动

导带采用大功率交流伺服驱动，其它三单元由交流变频同

步传动

2.2设备结构

参展本机由毛刷除尘、上胶、贴布、印花等单元组成。

2.2.1

2.2.2 装贴布置：由气压式贴布辊等组成。

快冷快热式智能调节加热装置，以便保护导带和高效贴布。

2.2.3 印花部分：包括导带传动系统、印花单元和导带洗刷装置。

导带传动系统：导带传动系统由一台高性能交流伺服电动机、伺服专用减速机、导带传动辊等组成。

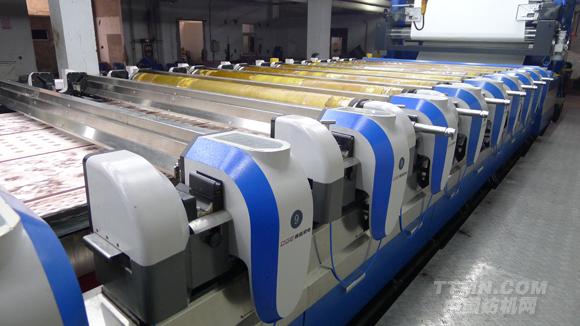

印花单元：可旋转开放式印花机架，独立伺服驱动，网头单元控制计算机、液晶显示操作界面、对花操作按键式控制。

导带洗刷装置：高效节水清洗装置。

参展展位号：E1B02
