北京和利时展品预览——数字卷绕排线专用控制系统

----2012中国国际纺织机械展览会暨ITMA亚洲展览会

2012年04月07日　　来源：北京和利时电机技术有限公司

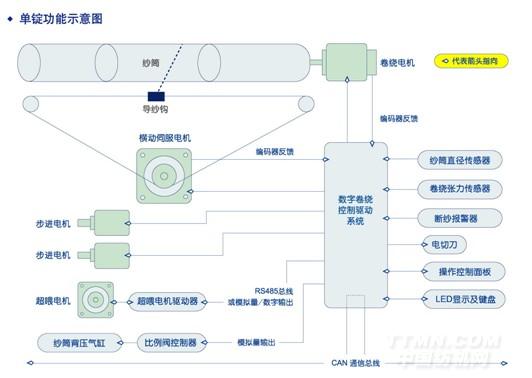

数字卷绕排线专用控制系统是北京和利时电机技术有限公司针对纺纱卷绕设备的工艺特点开发的、多电机集成运动控制的系统级产品，高度集成了高速精密伺服、无刷直流、交流异步及步进电机驱动控制技术，同时嵌入高速横动导纱运动控制和卷绕张力控制算法，可广泛应用于精密卷绕的络丝机、化纤加弹机、松式络筒机、并纱机和空气包覆机等纺纱卷绕设备的卷绕和横动排线控制，实现高柔性化的数码卷绕功能。

主要功能和技术参数

内置高速精密卷绕和数码分层卷绕控制工艺算法

卷绕比控制范围2.000～12.000，控制精度到小数点后3位

横动排线的最大往复次数可达800次/分钟，即每分钟1600次换向

具备动程自动找零功能，无需外接零位传感器

通过设置纱筒参数，可实现圆柱形、梯形和锥形纱筒的卷绕

卷绕比，往复动程长度、差动幅度、差动周期等工艺参数均可在设备人机界面上进行编辑，通过CAN总线通信传送到指定站号的控制器，也可以由专用手持键盘编辑器编辑修改本地参数

具备多种纱筒成型补偿曲线，如消除硬边的差微曲线和梯形纱筒侧面补偿曲线等

可实时显示纱筒卷绕过程中的各种状态参数，如卷绕长度、纱筒直径等

多种故障保护措施，如参数异常、电机超速、动程超差、硬件故障等

展位号：W3 F23.
