无锡立达纺织机械器材有限公司

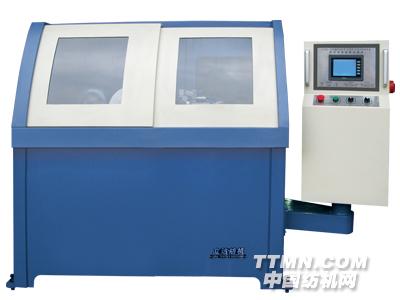

控制方面：

本机采用了数控伺服系统，使工作过程精确控制成为可能，触摸屏人机对话操作界

面，方便使用者掌控操作。

Control aspect: this machine adopts numerical servo system, which is

possibility exactitude control the operation. Touch screen man-machine

conversation operation interface. It’s easy for the user to operate.

磨削方面：

优化磨头设计，稳定性好，运转平稳，装拆维修方便.工作磨砺过程中，设计为第一往

复为80%磨削量，第二往复为20%磨削量精度程序自动控制，从而使得胶辊磨砺的尺寸

精度、表面粗糙度都为满意。

Cut aspect: optimize the design of grind, capability stable, running stability and easy to maintain. The design for the first to and fro is 80% cut, the second to and fro is 20% cut to be automatic controlled by precision program, that make the dimension precision of the grinding and the granulate of surface to be satisfied.

----------------------------------------------------------------------------------------------------------

夹具方面：

全新理念，夹具模块化设计。装夹方便，精度高，调整方便，可靠性好，其配套的通

用夹具模块，可广泛地应用于细纱胶辊的磨砺。

Clamp aspect: the new modularize design, easy to install, high

precision, easy to adjust and well dependability. Change the

currency clamp module, which can use for thin yarn glue roller.

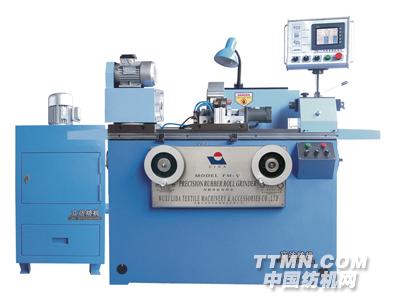

控制方面：

本机采用PLC可编程序控制器+触摸显示屏。提供多种适用不同种类皮辊磨削方案，同

时用户可根据自主经验，通过触摸屏即可修改方案参数，人机对话界面更友好。使磨

消后胶辊达最佳效果。采用了PLC控制后，使在胶辊在磨削过程中由于突然停电也不

至于胶辊脱出夹具。从而增加了操作按全性。

----------------------------------------------------------------------------------------------------------

磨头方面：

优化设计了磨削砂轮的尺寸，气孔大小，磨头主轴的支承方式，以及砂轮吸尘罩。使

砂轮在高速运转中更平稳，磨削后的胶辊较容易控制在最佳的表面粗糙度

Ra0.025-0.05um范围内，一般只需一个往复即可。提高了班产率。（700档左右、

8hr）使磨床的利用率进一步的发挥。

----------------------------------------------------------------------------------------------------------

夹具方面：

全新理念新设计了自带动力，罗拉清洁的气动夹具锁。改变了传动罗拉的运动方式，

改变了FM－Ⅲ型机皮带传动带来的调整不易，在大小头调整上采用了百分表监测更直

观、方便易操作结构，使磨消过程稳定性好、精度一致性好。新设计的装夹皮辊“V”

型钳口，即可满足各种型式胶辊的中心握持方式进行磨砺。
