深圳市汇川技术股份有限公司

2011年06月20日　　来源：中国纺机网

深圳市汇川技术股份有限公司

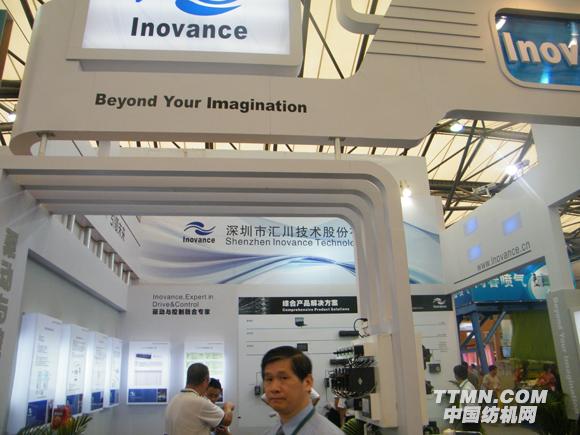

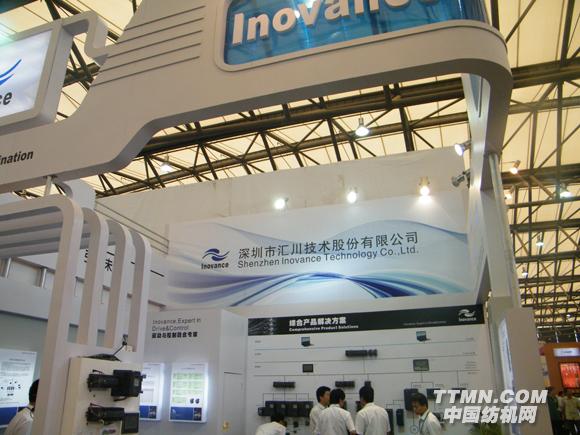

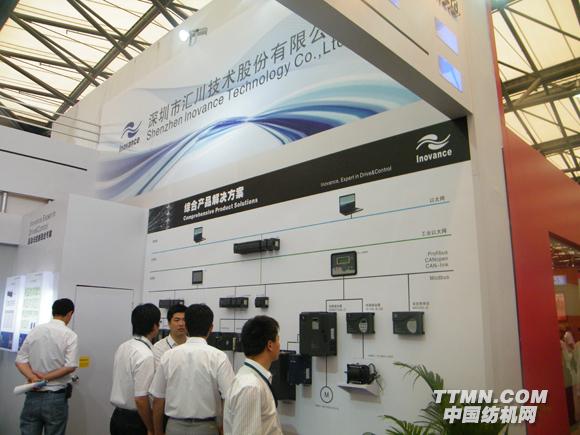

深圳市汇川技术股份有限公司参加了《2010年中国国际纺织机械展览会暨ITMA亚洲展览会》。该公司专注于工业自动化控制产品的研发、生产和销售。

公司简介
深圳市汇川技术股份有限公司专注于工业自动化控制产品的研发、生产和销售，定位服务于中高端设备制造商，以拥有自主知识产权的工业自动化控制技术为基础，以快速为客户提供个性化的解决方案为主要经营模式，实现企业价值与客户价值共同成长。
公司的主要产品包括低压变频器、一体化及专机、伺服系统、PLC、永磁同步电机、新能源产品等；主要服务于装备制造业、节能环保、新能源三大领域，产品广泛应用于电梯、起重、机床、金属制品、电线电缆、塑胶、印刷包装、纺织化纤、建材、冶金、煤矿、市政等行业。公司在低压变频器市场的占有率在国产品牌厂商中名列前茅，其中一体化及专机产品在多个细分行业处于业内首创或领先地位。
公司是国家高新技术企业，掌握了高性能矢量变频技术、PLC技术、伺服技术和永磁同步电机等核心平台技术。截至2010 年12 月31 日，公司拥有已获证书的专利31项，其中发明专利5项，实用新型专利11项，外观专利15项，已向国家知识产权局申报，但尚未获得证书的专利34项，其中发明专利24项，实用新型专利8项，外观专利2项。公司现有员工1200人，其中专门从事核心平台技术的研究、应用技术的研究和产品的开发的研发团队230人。

产品介绍
标准工业自动化产品> 标准驱动
开放式变频机

设备制造业产品不断的升级，对电气控制系统提出了越来越多新的需求。例如，在纺织机械、塑料机械、换热机组、陶瓷机械、空压机等行业对电气控制系统结构的紧凑化、热源与电气元件隔离安装，以及高集成专机提出较高的需求。

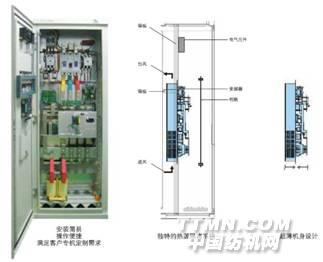

MD-KFJ系列变频器是一种新型安装方式变频器，具有以下特点：

1、超薄设计，节省30%的厚度空间；
2、中间隔层安装方式，适合热源与电气系统的完全隔离；
3、半裸机身，满足行业专用的开发需求；

项目		规格
基本功能	最高频率	300Hz
	载波频率	0.5kHz~16kHz；可根据负载特性，自动调整载波频率。
	输入频率分辨率	数字设定：0.01Hz 模拟设定：最高频率×0.1%
	控制方式	开环矢量控制（SVC）闭环矢量控制（VC） V/F控制
	启动转矩	G型机：0.5Hz/150%（SVC）；0Hz/180%（VC） P型机：0.5Hz/100%
	调速范围	1：100 （SVC）	1：1000 （VC）
	稳速精度	±0.5%（SVC）	±0.02%（VC）
	转矩控制精度	±5%（VC）
	过载能力	G型机：150%额定电流60s；180%额定电流1s。 P型机：120%额定电流60s；150%额定电流1s。
	转矩提升	自动转矩提升；手动转矩提升0.1%~30.0%
	V/F曲线	三种方式：直线型；多点型；平方型V/F曲线
	加减速曲线	直线或S曲线加减速方式；四种加减速时间；加减速时间范围0.0~3000.0s
	直流制动	直流制动频率：0.00Hz~最大频率，制动时间：0.0s~36.0s，制动动作电流值：0.0%~100.0%
	点动控制	点动频率范围：0.00Hz~50.00Hz；点动加减速时间0.0s~3000.0s
	简易PLC、多段速运行	通过内置PLC或控制端子实现最多16段速运行
	内置PID	可方便实现过程控制闭环控制系统
	自动电压调整（AVR）	当电网电压变化时，能自动保持输出电压恒定
	转矩限定与控制	“挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制
个性化功能	上电外围设备安全自检	可实现上电对外围设备进行安全检测如接地、短路等
	共直流母线功能	可实现多台变频器共用直流母线的功能
	QUICK 键	用户自由定义快捷菜单
	MF.K 键	可编程键：命令通道切换/正反转运行/点动运行功能选择
	纺织摆频控制	多种三角波频率控制功能
	定长控制	给定长度控制功能
	定时控制	定时控制功能：设定时间范围0h~65535h
运行	运行命令通道	三种通道：操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换
	频率源	共有10种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换
	辅助频率源	10种辅助频率源。可灵活实现辅助频率微调、频率合成
	输入端子	五个数字输入端子，其中一个可作高速脉冲输入。（可扩展至十个）可兼容有源PNP或NPN输入方式二个模拟量输入端子，其中一个只能用作电压输入，另一个可作电压或电流输入。（可扩展一个电压输入端子）
	输出端子	一个高速脉冲输出端子（可选为开路集电极式），0kHz~50kHz的方波信号输出，可实现设定频率、输出频率等物理量的输出。一个数字式输出端子（可扩展至两个）一个继电器输出端子（可扩展至两个）一个模拟输出端子（可扩展至两个），分别可选0/4mA~20mA或0/2V~10V，可实现设定频率、输出频率等物理量的输出
显示与键盘操作	LED显示	显示参数
	LCD显示	可选件，中/英文提示操作内容
	参数拷贝	使用参数拷贝单元可实现参数的快速复制
	按键锁定和功能选择	实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作
	保护功能	上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等
	选配件	LCD操作面板、多功能输入输出扩展卡、制动组件、通讯卡、张力卡、PG卡、供水卡等
环境	使用场所	室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
	海拔高度	低于1000m
	环境温度	－10℃~＋40℃（环境温度在40℃~50℃，请降额使用）
	湿度	小于95%RH，无水珠凝结
	振动	小于5.9m/s2（0.6g）
	存储温度	－20℃~＋60℃

参数拷贝卡注塑机卡（MD30IN）

概述
对于塑料制品行业来说，电耗是其生产成本的主要部分，而注塑机是塑料制品厂的主要能耗设备之一，因此降低注塑机的能耗成为注塑行业降低成本、提高产品竞争力的有效途径。目前绝大多数的注塑机都属于液压传动注塑机，液压传动系统中的动力由电机带动油泵提供。在注塑周期的过程中，注塑机在不同工序下需要的流量和压力不同，必须依靠流量阀和压力阀调节不同工序所须的流量和压力。液压系统的负荷变化很大，由于定量泵不可调节输出功率，因此多余的能量只能在挡板、油路泄露、油的温升中消耗掉。这样既加剧了各种阀门的磨损，又造成油温过高，电机噪音过大，以及机械寿命缩短等现象。并且通常在设计中，用户油泵电机设计的容量比实际需要

高出很多，存在“大马拉小车”的现象，造成电能的大量浪费。因此推广交流变频调速装置在注塑机上的应用，对于减少能源浪费具有重要意义。
使用说明
功能与端子接线说明： MD30IN卡是汇川公司推出的与MD300系列变频器配套使用的注塑机控制卡。它可以直接输入0~1A DC（通过AI－COM端子）或0~24VDC（通过AV－COM端子）。经过光耦隔离处理后，转换成0~5VDC信号通过扩展卡接口，输入到变频器。当选用电流输入时，AI/AV跳线请选择AI侧（如图所示）。同理，当选择电压输入时，AI/AV跳线选择AV侧。注意：出厂默认为AI侧。由于实际变频器的模拟输入信号0~5VDC，因此，在用于注塑机控制时，MD300的参擿F3-02~F3-09)要作相应的更改。MD30IN还提供双24V电源用于外部继电器切换用，其最大通流能力为100mA。
