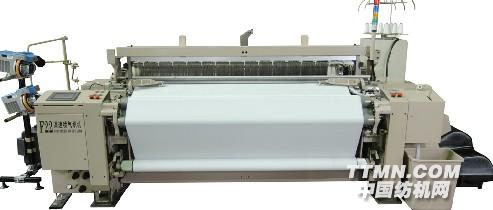

广东丰凯机械制造有限公司的 F22—190 型高速喷气织机

广东丰凯机械制造有限公司的 F22—190 型高速喷气织机
本届展会推出了最新开发的 F22-190 型高速喷气织机，织造高支纯棉衬衫布，展示速度
930r/min。该产品的整机机构较先进，设计速度达 1200 r/min、主喷 2—6 喷、采用了纬纱张力控制器、短动程的四/六连杆打纬机构、加大前倾角的上置式边撑和接近织口的托布板（使织口稳定）、伺服电机驱动的电子送经卷取系统，自行开发了喷气织机控制系统，产品达到国内先进水平。
本机特点
1. 超高速性能: 190cm的筘幅实际生产运行速度可达800～1000转/分钟。
2. 稳定的引纬性能: 采用数字化控制的主喷嘴、辅助喷嘴、副喷嘴并用式和大储纬器机构。保证引纬的稳定性。
3. 织口的稳定性能： 采用了加大前倾角的上置式边撑和接近织口的导纱杆，可获得稳定的织口。
4. 耗气量的节省：超短气路的设计和副喷嘴的支援控制，降低了约10%的耗气量。
5. 积极式松经装置：有利于保持经纱张力稳定和提高布面质量。
本机特点
1. 超高速性能: 190cm的筘幅实际生产运行速度可达800～1000转/分钟。
2. 稳定的引纬性能: 采用数字化控制的主喷嘴、辅助喷嘴、副喷嘴并用式和大储纬器机构。保证引纬的稳定性。
3. 织口的稳定性能： 采用了加大前倾角的上置式边撑和接近织口的导纱杆，可获得稳定的织口。
4. 耗气量的节省：超短气路的设计和副喷嘴的支援控制，降低了约10%的耗气量。
5. 积极式松经装置：有利于保持经纱张力稳定和提高布面质量。
6. 完善的防停车档系统：功能提升的主控制CPU对送经、卷取等各装置实行控制，防止出现停车档。

F22高速喷气织机 商品名称： F22高速喷气织机 商品编号： 004 浏览次数： 169 评论信息 商品详细介绍 详细参数 本机特点

1.采用强韧的两侧箱型墙板，增加了撑挡的强度及中间支撑，以保证织机高速化、宽幅化、低振动、低噪音。摇轴采用实心轴，增加了中支撑,提高了打纬机构的刚性,在高速运转中准确有力的打纬 是织造高密度织物的保证。 2.采用超起动电机，获得高质量的第一纬，可有效防止停车档的产生。采用大力矩电磁刹车，提高制动力。起动模式选择(选购），可选择空打纬起动、单梭引纬起动、快速引纬起动的起动模模式，更加有效地防止停车档的产生。 3.伺服电子送经，伺服电子卷取。积极式松经装置有利于保持经纱张力稳定。 4.可配置消极式凸轮、积极式凸轮、电子多臂开口机构，织造出轻薄、厚重的平纹、斜纹、缎纹及小提花织物，满足您的不同需求。 5.主喷嘴、辅助主喷嘴串联结构，可在较低气压的情况下获得较高的纱速，有利高速引纬。可针对每一种纬纱单独设定主喷嘴、辅助主喷嘴、牵伸喷嘴的喷射时间，提高了引纬控制精度，扩大了织机的适用范围，降低了气耗。超短气路设计和副喷嘴的支援控制降低了约10%的耗气量。 6.采用双探头方式，除了探测短纬或弯纬外，还可探测纬纱被吹断或长纬的现象，做到万无一失。使用数字电位器，可精确地调整纬纱检测的灵敏度，提高了探纬单元的可靠性。 7.织机的润滑由微处理器控制的集中供油系统实现。 织物适应性 短纱：Ne 100～Ne 2.5 长丝：50 dtex～900 dtex 技术规格 1.型式：采用主喷嘴+辅喷嘴+双探纬头的引纬方式，主喷嘴、辅喷嘴均由电磁阀控制，幅宽280以上(含280)采用双侧六连杆打纬机构，幅宽280以下采用双侧四连杆打纬机构。 2.公称筘幅： 190cm、210 cm、230 cm、280 cm、340 cm、360cm。 3.车速： 幅宽 设计最高转速 正常转速 190 900rpm 750~850rpm 210 900rpm 700rpm 230 900rpm 700rpm

280 800rpm 650rpm 340 750rpm 600rpm 360 700rpm 550rpm 4.动力：幅宽280以上(含280)主电机功率3.7kW，幅宽280以下主电机功率3.0kW，电磁制动。 5.纬密范围：50～1400根/10cm。 6.卷取装置：电子卷取，伺服电机(国产)750W；大卷取直径600mm(机上)。 7.送经装置：伺服送经，伺服电机(国产) 750W；盘片直径φ800mm；带极积式松经机构。 8开口形式：多臂开口(电子式，积极式，下置式)；综框最多为16片。 9.布边形式：行星齿轮方式，可选配折入边装置。 10.纬纱选择：单喷、双喷、四喷自由选纬。
