浙江天竺公司 TZ350 捻络一体机

浙江天竺公司 TZ350 捻络一体机
该机（见图 4—4）是用于生产 1～5mm 绳子的新
型制绳机。含有一个喂入部分，既可以作为制绳机使
用，也可以作为加捻机使用。适用于制绳、并线和加捻。
主要特点：图 4－4Z350 捻络一体机
适用纱线：尼龙、丙纶、碳纤、超高强聚乙烯纤维、芳纶、复合材料等技术参数：锭数 1，成品卷装φ280×254，纤度范围 1100176000dtex，传输速度 20～96m/min，锭速 500～5000r/min，采用液压传动的卷绕方式，额定功率 7.5kW；
工作原理：是一种靠机身旋转获得捻度的成绳机，这种加捻原理原来主要用于钢丝绳、电缆线等工业产品的生产，从近两届的展示看有逐步用于工业用纤维绳捻制的趋势。

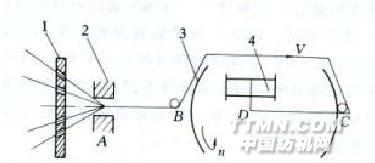

其工作原理（见图 4—5）：
丝束经分线盘 1、压线瓦 2 进入捻制状态，旋转体 3(机身)带动丝束旋转进行捻制，由于压线瓦不转动，旋转体进线口 B 以转速 n 转动，则AB 间，丝束 A 端固定，B 端随旋转体转动，从而完成第一次捻制。此后，经第一次捻制的初捻绳股沿旋转体绕行，然后反向折回到旋转体中心处的导轮 C 上，由于收线工字图 4－5 捻制原理示意图
.分线盘 2.压线瓦 3.旋转体 4.收线工字轮轮 D 不随旋转体绕设备中心转动4 — 26 2010 中国国际纺织机械展览会暨 ITMA 亚洲展览会展品评估报告络(摇)、并、捻机械则在 CD 间又完成第二次捻制。第一次捻制时，是将丝束捻成 2 倍于要求捻距的初捻绳股，第二次
捻制是在第一次捻制的基础上进行同向加捻成符合要求的两个标准捻距。两次捻制都是在旋转体同
一转速 n 和收线工字轮同一收线速度 V 的情况下同时完成的，所以当旋转体转动一周时，即可获得
两个标准捻距的绳股。
