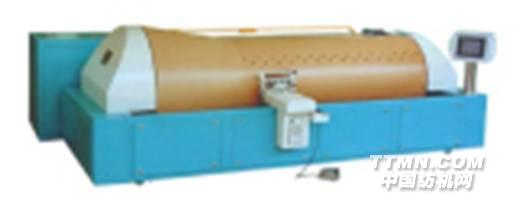

江阴市第四纺织机械制造有限公司 GA125 型整经机

江阴市第四纺织机械制造有限公司 GA125 型整经机
① 整体设计结构合理，性能稳定，能保证 1000m/min 的正常运行速度；
② 变频调速电机实现整经线速度无级设定，线速度恒定；
③ 伸缩筘由三个独立电机控制，以实现筘的游动、伸缩和左右移动；
④ 计长采用压纱辊与经轴互联修正计长方法，使计长精度更加正确；
⑤ 全自动电脑触摸屏人机界面，操作方便，显示清晰直观；
⑥ 压纱辊采用平行加压形式，加压压力均匀，回弹迅速；
⑦ 经轴双侧制动，使停车更迅速稳定。
适用范围 适用于毛纺织物、强捻化纤长丝织物、色织物、丝织物、毛巾织物及特种产业用布等品种的分条整经。可作为剑杆、片梭、喷水、喷气等无梭织机的织前准备设备，能替代进口分条整经机。

主要技术特征 整经操作台的轴向位移由高精度伺服电机控制，起点定位、条定位一次按键自动完成。
整经操作台可自动径向位移。它由独立的步进电机控制，使定幅筘与成型纱面保持等距离，起始距离可任意设定。
应用交流变频调速新技术，由计算机控制达到无级调整，保持大滚筒上纱线恒线速卷绕和退绕。
专用机、电、液、气一体化的静油压装置（本厂专利）产生油压，推动钳制式制动器，完成整经刹车和倒轴张力控制，可实现定量设定织轴内外圈张力，使织轴由内圈到外圈张力均匀变化，实现内紧外松理想的织轴卷绕。（供用户选配）
采用计算机及PLC等先进技术，并具有计总长、计匹数、计匹长、计条及断头记忆等功能和满总长自停、满匹长自停、断头自停等功能。

供用户选配的大屏幕触摸屏的人机界面，显示清晰，信息量大。操作方便。
主机大滚筒整体在地轨上由伺服电机控制移动，分绞筘架及筒子架等固定。经纱条带在整经过程中始终呈直线状态，片纱张力保持恒定。

1：6固定锥体钢质高强度大滚筒与高精度伺服
