经纬纺织机械股份有限公司清梳机械事业部JWF1209型宽幅高产梳棉机

经纬纺织机械股份有限公司清梳机械事业部JWF1209型宽幅高产梳棉机
该机运用了全新设计理论，以高产高效、高质
量为理念，开创了国内1.5m宽幅梳棉机的先河。梳
理系统进行了结构性调整、锡林抬高、道夫降低，
梳理区面积增加74％。

图2-2 刺辊模块
架；采用多电机传动和变频电机技术相结合，可有效提高自动
化程度；大扭矩电机直接驱动锡林（见图2—3），运转平稳。
给棉和道夫采用单独电机＋矢量变频，无级调速，控制精度高。
该机配备了FT-029A混合环自调匀整器，采用PID控制，利
用高精度涡流式非接触型传感器检测通过检棉层厚度的变化，实现短片段控制，利用棉条厚度变化进行长片段控制，组成稳定的混合环控制方式，配合矢量变频电机控制给棉罗拉转速，提高控制精度。改变喂棉量实现长短片段匀整，提高棉条匀整度，确保棉条CV值。
该机还在国内首创配备了为高产梳棉机设计的具有
并条工艺的预牵伸圈条器，三上三下附导向辊双区牵伸
（见图2—4），可实现三倍牵伸。胶辊罗拉采用气动加压，
加压均匀。可大大提高出条速度，为重定量工艺设定提供
了保证。该机配备了JWF1175一体化棉箱，容量大，供棉
稳定。同时给棉板采用弹簧加压，弹性握持纤维。棉箱内
采用机内循环风。该机采用了一体化可视吸塑排风滤尘管
道，美观大方，光滑密闭性能好，实现多点连续吸，压力

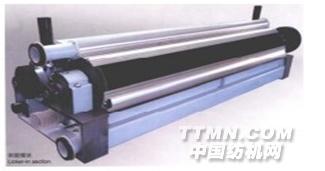

图2-4 双区牵伸
